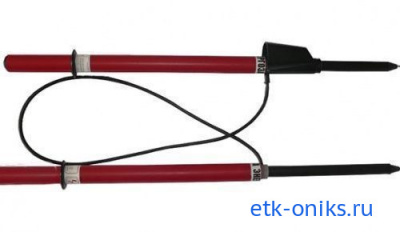

УВНУ-10 СЗ ИП ТФ указатель высокого напряжения
Назначение
Указатель высокого напряжения комбинированный контактно-бесконтактный УВНУ-10СЗ-ИПКБТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98%
(при температуре +25°С).
Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.

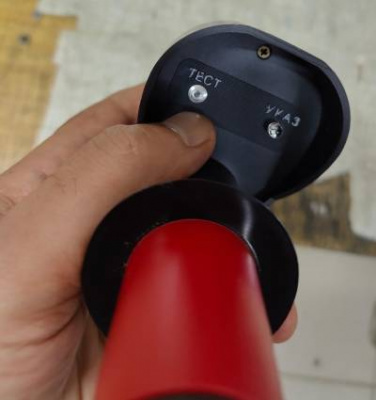

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей.
Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.
Технические характеристики
Максимальное рабочее напряжение, кВ |
10 |
Порог срабатывания указателя с трубкой фазировки УВНУ-10СЗ-ИП КБ ТФ при схеме согласного включения, В, не ниже |
12700 |
при схеме встречного включения, В, не выше |
1500 |
Методы измерения |
контактный |
Виды индикации: |
|
|
световая: импульсная звуковая:прерывистая |
Габаритные размеры указателя в рабочем положение, мм |
Ф 72 x 745 |
Габаритные размеры трубки фазировки в рабочем положение, мм |
Ф 52 x 745 |
Масса указателя с трубкой фазировки, кг, не более |
0,9 |
Длина провода для фазировки, мм, не менее |
1000 |
Масса (кг)
|
0.8 |
Тип указателей
|
Указатели высокого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
10 |
Тип индикации указателей
|
светозвуковая |
Метод измерения
|
контактный |
Определение полярности постоянного тока
|
нет |
Определение фазы переменного тока
|
да |
Количество полюсов
|
2 |
Порог срабатывания индикации не более, кВ
|
1,5 |
Серия
|
УВНУ-10 |
