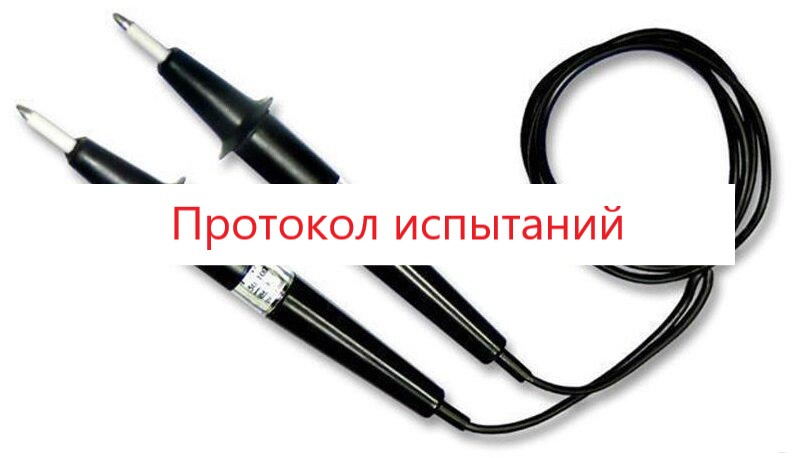

Услуги по испытанию указателя низкого напряжения

Услуги по испытанию  указателя низкого напряжения

Методы испытаний

• Для проверки качества указателей эксплуатирующая организация проводит входной контроль и периодические электрические испытания.
• Испытаниям входного контроля должен подвергаться каждый указатель, приобретенный эксплуатирующим предприятием.
• Визуальный контроль указателей напряжения заключается в проверке их исправности, комплектности, упаковки, маркировки, наличия защиты от коррозии, состояния изоляционных поверхностей, наличия ограничительного кольца (упора) и сопроводительных документов.
• Электрические испытания указателя напряжения состоят из испытания изолирующей части повышенным напряжением и определения напряжения индикации.
• Электрические испытания следует проводить в порядке, определенном п.1.8.8 настоящего Стандарта по нормам и с периодичностью согласно приложениям 8 и 10.

• Частоту следования импульсов светового и звукового сигналов проверяют путем подачи минимального рабочего напряжения на контакты — наконечники указателя напряжения.
• Для проверки напряжения индикации и исправности указателей напряжения напряжение от испытательной установки прикладывают к контактам-наконечникам двухполюсного указателя, а у однополюсного указателя - к контакту-наконечнику и контакту на боковой или торцевой части корпуса. Проверка исправности проводится в течение 1 мин при испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10 %.

• Проверку напряжения на контактах - наконечниках многофункциональных указателей напряжения в режиме проверки целостности цепей проводят при помощи вольтметра.
• Значение тока, протекающего через указатель напряжения при наибольшем рабочем напряжении, определяют с помощью миллиамперметра, включенного последовательно с указателем.

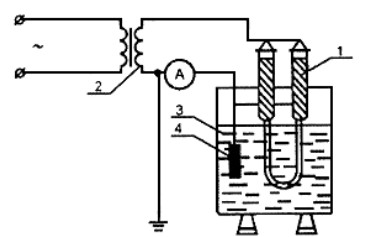

• Для испытания изоляции двухполюсного указателя напряжения повышенным напряжением оба корпуса обертывают фольгой. Испытательное напряжение подают на контакты-наконечники указателя напряжения. Второй (заземленный) провод испытательной установки присоединяют к фольге на корпусе, а соединительный провод опускают в заземленный сосуд с водой при температуре 25±15 º С так, чтобы вода покрывала провод, не доставая до рукояток корпусов на 8-12 мм. Рисунок ниже
• У однополюсных указателей напряжения корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к контакту-наконечнику, а второй (заземленный) – к фольге.
• Указатели напряжения следует считать выдержавшими испытания при отсутствии пробоя, перекрытия по поверхности изоляции, увеличения значений тока и напряжения индикации выше нормированных. Наличие пробоя, перекрытия по поверхности изоляции устанавливают по показаниям измерительных приборов и визуально.
