УПСФ-10Д-УНТЕХ указатель проверки совпадения фаз электроустановок с фонарем VONATEX 6-10 кВ.

Указатель проверки совпадения фаз электроустановокУПСФ-10Д-УНТЕХ с фонарем VONATEX 6-10 кВ.

Указатель УПСФ-10Д предназначен для проверки совпадения фаз кабельных и воздушных линий 6–10 кВ, для определения наличия/отсутствия напряжения, для проверки предохранителей в электроустановках 6–10 кВ, а также для определения наведенного напряжения и наведенной мощности на ВЛ, как в нормальных погодных условиях, так и в условиях с повышенной влажностью (во время дождя, росы, тумана, снегопада). Указатель обеспечивает освещение места касания токоведущих частей в условиях средне достаточной освещенностью.
    Указатель позволяет проводить проверку совпадения фаз без подъема на опору ВЛ с помощью двух универсальных электроизолирующих штанг. Может быть использован как двухполюсный указатель высокого напряжения для определения наличия/отсутствия напряжения.

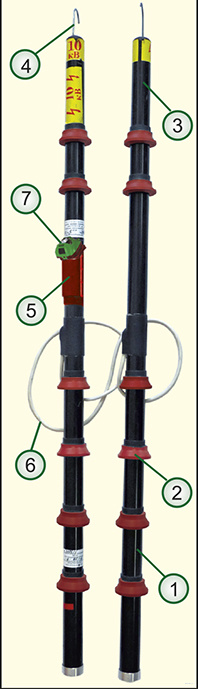

1 — рукоятка; 2 — изолирующая часть;
3 — рабочая часть; 4 — контакт-наконечник;
5 — затенитель; 6 — высоковольтный провод;
7 — электроизолированный курсовой фонарь VONATEX®.

Описание устройства

Указатель состоит из двух неразъемных стеклопластиковых корпусов длиной 1,165 м, соединенных высоковольтным изолирующим проводом с силиконовой морозостойкой изоляцией. Корпуса указателя снабжены специальными конусообразными диэлектрическими накладками для обеспечения электрической прочности в условиях с повышенной влажностью.
    Каждый корпус состоит из рукоятки 1, изолирующей части 2, рабочей части 3, контактов наконечников 4. Внутри рабочих частей размещены высоковольтные диоды и балластные резисторы. Одна из рабочих частей содержит блок сигнализации, содержащий две независимых электронных схемы. Схема индикации фазировки со световой сигнализацией без источников питания (работает на принципе протекания активного тока, не более 15мА) и схема контактного указателя напряжения со звуковой сигнализацией (систочником питания). Для избежания влияния солнечного света световой индикатор закрыт затенителем 5.
    Для повышения безопасности в условиях недостаточной освещенности на затенителе с помощью гибкого держателя закреплен электроизолированный влагостойкий курсовой фонарь VONATEX® 7. Гибкий держатель содержит две пластины контактной ленты и снабжен предохранительным шнуром для предотвращения падения фонаря при рассоединении пластин. Яркость фонаря не менее 60 лм. Электрическая прочность корпуса фонаря по длине не менее 12 кВ.
    Для проверки наличия или отсутствия напряжения на каждой фазе необходимо контактом-наконечником одной рабочей части УПСФ-10Д коснуться заземленной части электроустановки, а другой — проверяемой токоведущей части.
Для проверки совпадения фаз на ВЛ с помощью указателя необходимо использовать две штанги ШЭУ-110-5-6,6ДКФ или ШЭУТ-110(20)-5-6,8ДКФ. Работу должны выполнять два электромонтера.

При наличии напряжения должно быть яркое свечение индикатора, при отсутствии — свечение отсутствует. Звуковой сигнал формируется при прикосновении контакта-наконечника рабочей части с блоком индикации к токоведущим частям под напряжением.
