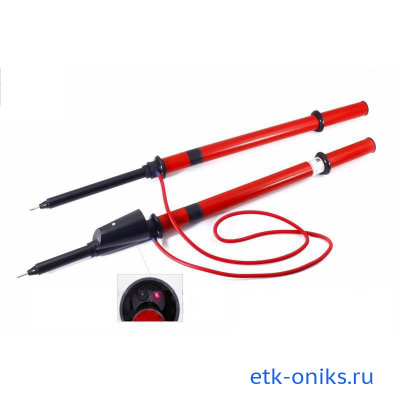

УВНФ-6-10-СЗ указатель высокого напряжения
Масса (кг)
|
1 |
Тип указателей
|
Указатели высокого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
10 |
Тип индикации указателей
|
светозвуковая |
Метод измерения указателей
|
контактный |
НАЗНАЧЕНИЕ
Указатель высокого напряжения для проверки совпадения фаз УВНФ 6-10 СЗ предназначен для проверки совпадения фаз кабельных и воздушных линий, а также как двухполюсный указатель для определения наличия или отсутствия напряжения, особенно в условиях наведенного напряжения, на воздушных линиях и электро установках переменного тока напряжением 6-10кВ частотой 50 и 60Гц.
Указатель может использоваться для проверки целостности высоковольтных предохранителей, отключенного положения фаз выключателей, а также для проверки совпадения фаз на отключенном линейном разъединителе ВЛ 6-10кВ.
Указатель УВНФ6-10 СЗ в комплекте с изолирующими штангами типа ШО может использоваться для проведения работ на воздушных линиях с поверхности земли без подъема на опору.
Допускается применение указателя в комплекте с другими изолирующими штангами, имеющими соответствующий адаптер (М12),прошедшими необходимые испытания и признанные годными для применения в электроустановках 6-10кВ.
Указатель УВНФ 6-10 СЗ не содержит источника питания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение электроустановки, кВ |
Напряжение индикации, кВ |
|
По схеме согласного включения фаз, не менее |
По схеме встречного включения фаз, не более |
|
6 |
7,6 |
1,5 |
10 |
12,7 |
2,5 |
Габаритные размеры корпуса указателя, мм |
|
в рабочем состоянии |
Ф 72х750 |
в транспортном виде |
500х160х70 |
Длина соединительного высоковольтного провода, мм, не менее |
1200 |
Соединение высоковольтного провода и рабочих частей |
неразъемное |
Масса указателя, кг, не более |
1 |
Условия эксплуатации: |
|
Диапазон рабочих температур |
от -40 °С до +40 °С |
Относительная влажность воздуха, не выше |
98% при + 25°С |
КОМПЛЕКТ ПОСТАВКИ
Указатель УВНФ 6-10 СЗ |
1шт. |
Чехол |
1шт. |
Паспорт и инструкция по эксплуатации |
1экз. |
Технические данные
Масса (кг)
|
1 |
Тип указателей
|
Указатели высокого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
10 |
Тип индикации указателей
|
светозвуковая |
Метод измерения указателей
|
контактный |
Определение полярности постоянного тока
|
нет |
Определение фазы переменного тока
|
да |
Количество полюсов
|
2 |
Порог срабатывания индикации не более, кВ
|
1,5 |
