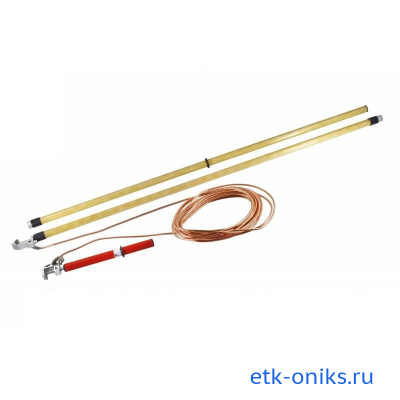

ЗПЛ-220Э-1 25мм2 фазный зажим винтовой, заземление переносное для высоковольтной линии
Назначение заземления
|
для ВЛ |
Масса (кг)
|
6,5 |
Рабочее напряжение
|
220кВ |
Сечение
|
25мм2 |
Количество фазных зажимов
|
1 |
Количество штанг
|
1 |
Тип фазного зажима
|
винтовой |
Длина штанги
|
3350мм |
Длина заземляющего спуска
|
15000мм |
Длина провода между зажимами
|
нет |
Серия
|
ЗПЛ-220 |
НАЗНАЧЕНИЕ
Переносное заземление ЗПЛ-220Э-1 предназначено для защиты работающих на отключенных участках электрооборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600мм2.
Допустимый диапазон рабочих температур от -45°С до +40°С,
Относительная влажность до 80% при температуре 20°С.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее напряжение эл. установок, кВ |
220 |
Сечение заземляющего провода, мм2 |
25 |
Длина заземляющего спуска, м, не менее |
15 |
Ток термической стойкости в течение 3с, кА |
3,6 |
Ток электродинамической стойкости, кА |
22 |
Длина изолирующей штанги, мм |
2500 |
Длина рукоятки изолирующей штанги, мм |
800 |
Количество звеньев,шт |
2 |
Количество штанг, шт |
1 |
Количество фаз, шт |
1 |
Погодные условия эксплуатации |
-45 +40 Сº, относительная влажность не выше 98% при +25 С° |
Габаритные размеры (в упаковке) штанга, мм |
1700 х 200 х 100 |
КОМПЛЕКТ ПОСТАВКИ
- Заземление ЗПЛ-220Э-1, 1 шт.
- Штанга, 1 шт.
- Чехол, 1 шт.
- Паспорт и инструкция по эксплуатации, 1 экз.
УСТРОЙСТВО И УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Заземление переносное состоит из: фазных зажимов (рабочая часть), заземляющего провода, заземляющей струбцины с изолирующей рукояткой, изолирующей штанги переносного заземления.
Конструкция заземления отвечает требованиям безопасности по ГОСТ Р51853-2001 и «Инструкции по применению и испытанию средств защиты, используемых в электроустановках" М. 2003г.
ПОРЯДОК РАБОТЫ
Заземление переносное извлечь из чехла, проверить комплектность и ознакомиться с техническим описание и инструкцией по эксплуатации.
Если изолирующая штанга переносного заземления съемная, необходимо соединить фазный зажим с изолирующей штангой при помощи замкового соединения, если изолирующая штанга состоит из двух или более частей, необходимо собрать штангу, соединить звенья посредством винтовых соединений и застопорить соединение винтом-барашкой.
Подсоединить заземляющую струбцину к заземляющей шине и закрепить.
Поочередно подсоединить фазные контакты заземления к линиям и закрепить.
Поочередно подсоединить фазные контакты заземления к линиям и закрепить. Для ВЛ 35кВ и выше путем вращения винта фазных контактов с помощью рукоятки(штанги).
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие заземления требованиями ГОСТ Р1853-2001 и ТУ 3414-004-64478006-2015 и при соблюдении потребителем условий эксплуатации, хранения и транспортирования.
Гарантийный срок эксплуатации 2 года с момента ввода в эксплуатацию.
После работы в режиме короткого замыкания, заземление должно изыматься из эксплуатации.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Условия хранения и транспортирования переносных заземлений в части воздействия климатических факторов внешней среды должны соответствовать категории 2 ГОСТ 15150, в части механических факторов - группе Ж ГОСТ 23216.
СВЕДЕНИЯ О ДРАГОЦЕННЫХ МЕТАЛЛАХ
Изделие драгоценных металлов не содержит.Оплата товара.
