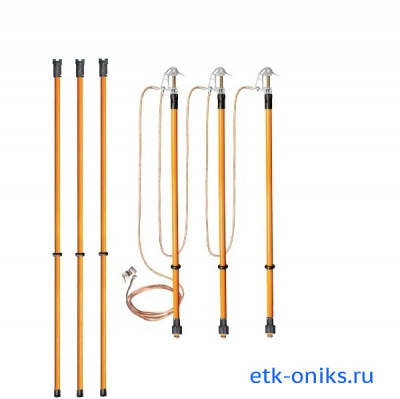

ЗПЛ-220-3/3 35мм2 фазный винтовой зажим, заземление переносное для ВЛ
НАЗНАЧЕНИЕ
Предназначено для защиты работающих на отключенных участках воздушных линий напряжением от 0,4кВ до 220кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Провод сечением 35мм2 в прозрачной пластиковой оболочке с заземляющим спуском. Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. По требованию заказчика заземления могут комплектоваться заземляющими спусками сечением 35, 50, 70 и 95мм2, могут быть выполненными в однофазном исполнении или с дополнительным количеством фаз, а также с удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения), штанги могут покрываться порошковой краской и термоусаживаемой трубкой. Фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное рабочее напряжение, кВ до |
220 |
Количество фаз |
1 |
Количество штанг с зажимами, шт |
1 |
Длина межфазных проводов, м |
9 |
Длина заземляющего спуска, м |
15 |
Ток термической стойкости, кА/3 |
5,1 |
Длина изолирующей части, мм, не менее |
2500 |
Длина рукоятки, мм, не менее |
800 |
Условия эксплуатации: |
|
температура, °С |
от -45 до 45 |
влажность при температуре 25 °С, % |
До 80 |
Масса, кг, не более |
19,3 |
Срок службы, лет, не менее |
2 |
Выпускаются следующие модификации заземления переносного ЗПЛ-220-1:
- Заземление переносное ЗПЛ-220-1 фазный винтовой зажим (сечение заземляющего провода 25 мм2)
- Заземление переносное ЗПЛ-220-1 фазный винтовой зажим (сечение заземляющего провода 35 мм2)
- Заземление переносное ЗПЛ-220-1 фазный винтовой зажим(сечение заземляющего провода 50 мм2)
- Заземление переносное ЗПЛ-220-1фазный винтовой зажим(сечение заземляющего провода 70 мм2)
- Заземление переносное ЗПЛ-220-1 фазный винтовой зажим(сечение заземляющего провода 95 мм2)
Назначение заземления
|
Заземления переносные для ВЛ |
Масса (кг)
|
19,3 |
Рабочее напряжение
|
220кВ |
Сечение
|
35мм2 |
Количество фазных зажимов
|
3 |
Количество штанг
|
3 |
Тип фазного зажима
|
винтовой |
Длина штанги
|
3300мм |
Длина заземляющего спуска
|
15000мм |
Длина провода между зажимами
|
9000мм |
Серия
|
ЗПЛ-220 |
