Указатель низкого напряжения УНН-ЗПМ 36-660 со светозвуковой индикацией
В наличии
|
Да |
Тип указателей
|
Указатели низкого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
0,66 |
Тип индикации указателей
|
дискретная,звуковая |
Метод измерения указателей
|
контактный |
Назначение указателя низкого напряжения
Указатель низкого напряжения с функцией чередования фаз УНН ЗПМ 36-660В предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 36 до 660 В.
Указатель имеет световую и звуковую индикацию, определяет полярность постоянного и фазу переменного напряжения, а также целостность электрических цепей сопротивлением не более 50 кОм (режим звуко-световой прозвонки). Указателем можно также определить направление вращения (чередование) фаз в 3-х фазных цепях переменного тока для правильного подключения 3-х фазных электросчетчиков и 3-х фазных асинхронных электродвигателей.
Отличительной особенностью указателя УНН ЗПМ 36-660В является то, что он не имеет элементов питания и переключателей. Указатель имеет светодиодную подсветку,которая крайне необходима при работе в затемненных условиях (используется литиевый элемент питания CR 2032).
Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками. Работа устройства основана на протекании активного тока и визуальной (свечение светодиодов) и звуковой индикации напряжения. Звуко-световая прозвонка осуществляется от энергии накопительного конденсатора и не имеет гальванических элементов питания.
Устройство УНН ЗПМ 36-660В относится к основным электрозащитным средствам, применяемым обслуживающим и ремонтным персоналом электрических станций, подстанций и распределительных сетей.
Условия эксплуатации указателя напряжения:
- температура окружающей среды от -45°С до 40 °С;
- относительная влажность воздуха до 80% при t плюс 25°С.
Технические характеристики УНН ЗПМ:
Наименование параметров |
Значение параметров |
Диапазон напряжения, определяемых указателем, В |
36-660 |
Величина тока при максимальном значении напряжения не более, мА |
10 |
Максимальное сопротивление внешней цепи, при котором обеспечивается прозвонка, кОм |
50 |
Время сохранения работоспособности указателя в режиме прозвонки после одной зарядки, ч, не менее |
48 |
Количество замкнутых цепей, которые можно прозвонить от одной зарядки, не менее |
300 |
Длина гибкого соединительного провода указателя, м не менее |
1,1 |
Время зарядки конденсатора для прозвонки, мин, не более |
1 |
Габаритные размеры указателя, не более: | |
корпуса |
230х47х38 мм |
щупа |
155х26 мм |
Масса прибора не более |
0,125 кг |
Комплектность УНН ЗПМ 36-660:
- указатель низкого напряжения УНН ЗПМ 36-660 - 1 шт.;
- паспорт (инструкция по эксплуатации) - 1 экз;
- чехол для укладки - 1 шт.

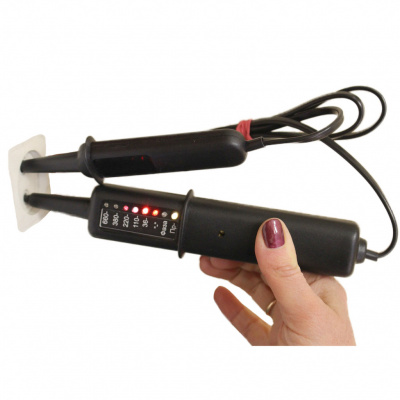

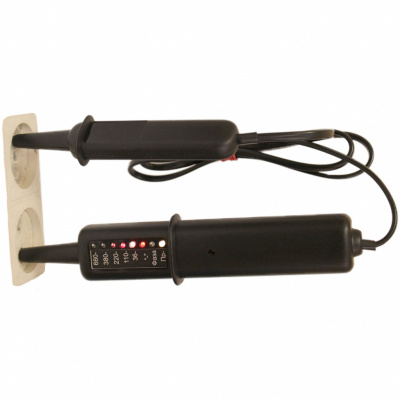

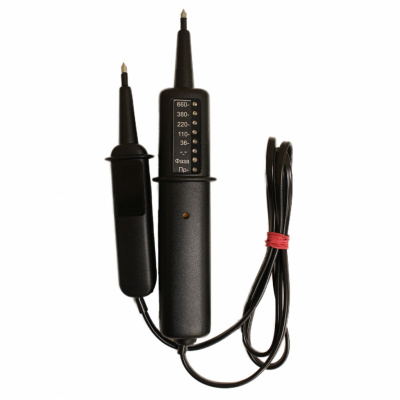

Указатель напряжения имеет двухполюсное исполнение (рис.1) и состоит из пластмассового корпуса 1 и щупа 2 с контактами-наконечниками 3. В корпусе 1 расположены элементы электрической схемы. Корпус и щуп указателя напряжения между собой гибким проводом 4 с усиленной изоляцией и имеют упоры со стороны контактов-наконечников, которые вставлены в пластиковые трубки, обеспечивающие защиту от напряжения до 1000 В. Светодиоды 5 расположены в корпусе указателя и соответствует диапазону измеряемых напряжений.

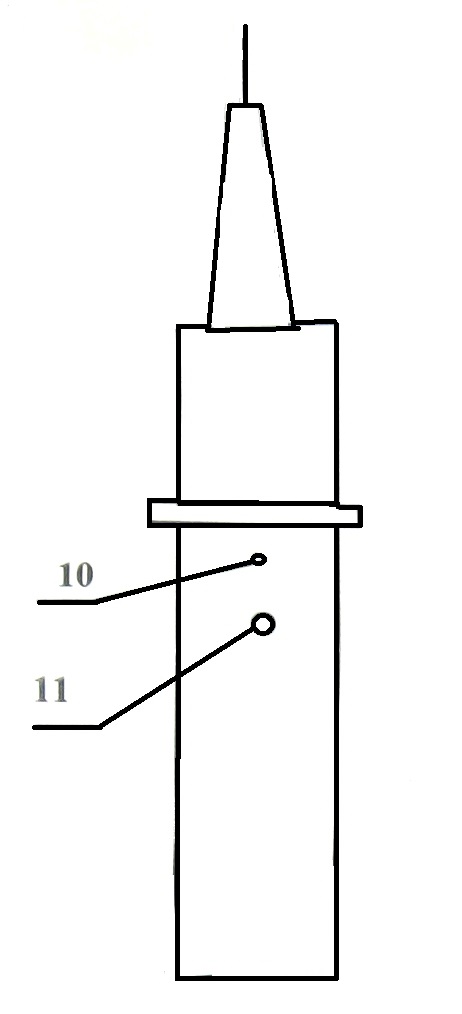

Определение наличия напряжения производится путем касания контактами-наконечниками 3 токоведущих частей. При этом загораются светодиоды 5, соответствующие данному номиналу напряжения. Светодиод 8 одновременно со звуковым сигналом используется для прозвонки электрических цепей. Для определения фазного провода необходимо наконечником 3 корпуса 1 коснуться исследуемой токоведущей части и пальцем коснуться контакта 11. Если токоведущая часть оказалась фазой должен периодически вспыхивать светодиод 7. Для включения 12 необходимо нажать кнопку 10.
Требования безопасности
- Эксплуатации сигнализатора необходимо руководствоваться ТКП 290-2010 Правила применения и испытания средств защиты.
- При работе указателем низкого напряжения не прикасаться к неизолированным контактам-наконечникам указателя.
- Не допускается эксплуатация указателей в средах:
- взрывоопасной,
- содержащей агрессивные газы и пары, разрушающие пластмассу, металлы и изоляцию.
Технические данные
В наличии
|
Да |
Тип указателей
|
Указатели низкого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
0,66 |
Тип индикации указателей
|
дискретная,звуковая |
Метод измерения указателей
|
контактный |
Определение полярности постоянного тока
|
да |
Определение фазы переменного тока
|
да |
Количество полюсов
|
2 |
Порог срабатывания индикации не более, кВ
|
0,036 |
