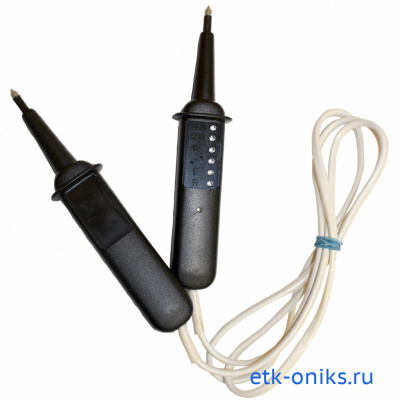

УНН-П-12-380 указатель низкого напряжения

Артикул: Э000042211

601.92 руб./шт

"Под заказ"

ma1exeОформить заказ

Аналоги

Скидка / быстрая доставка

Срок отгрузки :

10-15 дней дней

- +

В корзину

Купить в 1 клик

Тип указателей	Указатели низкого напряжения
Номинальное рабочее напряжение указателей, кВ	0,38
Тип индикации указателей	дискретная,звуковая
Метод измерения указателей	контактный
Определение полярности постоянного тока	да

Все характеристики

Новости

Все новости

2 Декабря 2020

Стартует акция на продукцию CHINT

3 Августа 2020

Бесплатное тестирование CHINT

26 Августа 2019

Открыта Вакансия

Статьи

Все статьи

Инструкция по спуску пострадавшего с опоры ВЛ

Описание

Назначение

Указатель низкого напряжения (УНН П 12-380 ) предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 12 до 380В Указатель имеет световую и звуковую индикацию, определяет полярность постоянного и фазу переменного напряжения, а также целостность электрических цепей сопротивлением не более 50 кОм (режим звуко-световой прозвонки). Отличительной особенностью данного указателя является то, что он не имеет элементов питания и переключателей.

Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками. Работа устройства основана на протекании активного тока и визуальной (свечение светодиодов) и звуковой индикации напряжения. Звуко-световая прозвонка осуществляется от энергии накопительного конденсатора и не имеет гальванических элементов питания.

Технические данные

Диапазон напряжений, определяемых указателем	от 12 до 380 В
Величина тока при максимальном значении напряжения не более	10 мА
Максимальное сопротивление внешней цепи, при котором обеспечивается прозвонка	50 кОм
Время сохранения работоспособности указателя в режиме прозвонки после одной зарядки не менее	48 часов
Время непрерывного звучания сигнала при нулевом сопротивлении измеряемой цепи от одной зарядки не менее	3 мин
Количество замкнутых цепей, которые можно прозвонить от одной зарядки, не менее	300
Длина гибкого соединительного провода указателя,не менее	1,1 м
Длина неизолированной части контактов-наконечников, не более	0,007 м
Время зарядки конденсатора для прозвонки не более	1 мин
Время индикации максимально допустимого контролируемого напряжения не более	1 мин
Габаритные размеры указателя, мм, не более:
- корпуса	160 х 32 х 23 мм
- щупа	160 х 32 х 23 мм

Технические данные

Тип указателей	Указатели низкого напряжения
Номинальное рабочее напряжение указателей, кВ	0,38
Тип индикации указателей	дискретная,звуковая
Метод измерения указателей	контактный
Определение полярности постоянного тока	да
Определение фазы переменного тока	да
Количество полюсов	2
Порог срабатывания индикации не более, кВ	0,012
