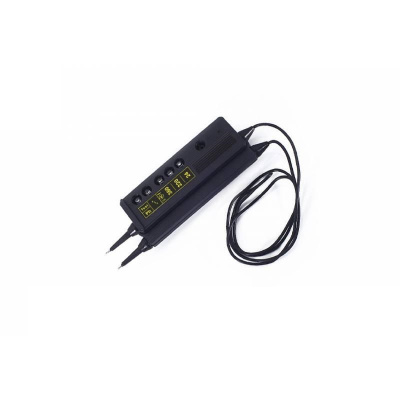

КОНТАКТ-55С указатель низкого напряжения
Масса (кг)
|
0,08 |
Тип указателей
|
Указатели низкого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
0,38 |
Тип индикации указателей
|
дискретная |
Метод измерения указателей
|
контактный |
НАЗНАЧЕНИЕ
Указатель напряжения Контакт 55 С предназначен для контроля приближенного определения величины напряжения в электроустановках переменного тока частотой 50Гц напряжением 24-380В и постоянного тока напряжением 24-250В, при температуре воздуха от +45°С до -45°С и относительной влажности не более 98% при температуре +25°С.
Указатель обеспечивает светодиодную индикацию, позволяет определить полярность постоянного, фазу переменного напряжений и целостность электрических цепей с внешним сопротивлением (прозвонка).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон проверяемого напряжения, В |
|
- переменного тока |
24-380 |
- постоянного тока |
24-250 |
Максимальное сопротивление внешней цепи |
10 |
Время зарядки от сети 220В, с |
10-15 |
Время сохранения работоспособности |
24 |
Количество замкнутых цепей, которое можно |
30 |
Электрическая прочность изоляции корпуса, В, не менее |
1000 |
Одноминутное испытательное напряжение при проверке исправности схемы, В |
600 |
Ток потребления при максимальном рабочем |
10 |
КОМПЛЕКТ ПОСТАВКИ
Указатель Контакт-55С |
1 шт. |
Паспорт и инструкция по эксплуатации |
1 экз. |
Чехол |
1 шт. |
Технические данные
Масса (кг)
|
0,08 |
Тип указателей
|
Указатели низкого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
0,38 |
Тип индикации указателей
|
дискретная |
Метод измерения указателей
|
контактный |
Определение полярности постоянного тока
|
да |
Определение фазы переменного тока
|
да |
Количество полюсов
|
2 |
Порог срабатывания индикации не более, кВ
|
0,024 |
