ЗПЛ-1-03 (ЗПЛТ-1-04-16) 16мм2 заземление переносное для воздушных линий

Заземление переносное для высоковольтной линии ЗПЛТ-1-04-16 16мм2

• Переносное линейное заземление ЗПЛТ-1-04-16 служит для защиты персонала при выполнении работ на отключенных участках воздушных линий электропередачи напряжением до 1 кВ.
• Оно устанавливается с земли, без необходимости подъема на опору.

Описание устройства

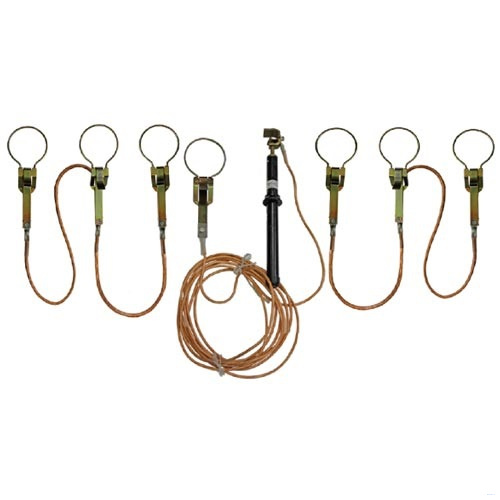

• Заземление состоит из двух идентичных закорачивающих частей (1) и заземляющей секции (2), которые устанавливаются на провода воздушных линий отдельно.
• Каждая закорачивающая часть оснащена тремя стальными электродинамическими зажимами с кольцами для крепления на проводах и двумя закорачивающими проводами сечением 16мм².

• Заземляющая секция (2) включает один электродинамический зажим (3), заземляющий провод (4) и заземляющую струбцину (5), снабженную стеклопластиковой рукояткой (6)

• Зажимы заземления не имеют регулировочных пружин и съемных деталей; концы проводов запрессованы в медные луженые наконечники и присоединены к зажимам с помощью болтов с резьбой 8 мм. Место соединения провода с наконечником защищено двумя прозрачными термоусадочными трубками.

• Закорачивающие и заземляющий провода выполнены из многожильной меди в прозрачной морозостойкой полиуретановой изоляции. На изоляции проводов нанесены маркировка сечения, допустимая температура эксплуатации и наименование производителя.

• В комплект заземления входит крюк КВЛ для монтажа. По дополнительному заказу могут быть поставлены штанги ШЭУ-10-5-6,6 (до трех штук), приспособление для подъема штанг ППШЭУ, указатель УНВЛ-0,4-УНТЕХ, полотно ПТ-8, травмобезопасный заземлитель ОМТЕХ™, специальный инструмент КУТЕХ™ для безопасного погружения заземлителей и грунтовых анкеров, а также приспособление для извлечения заземлителей и анкеров ДОСТАНТЕХ™.

Порядок установки переносного линейного заземления ЗПЛТ-1-04-25

1. Установка зажимов заземления на воздушные линии производится с поверхности земли с использованием штанги ШЭУ, оснащенной крюком КВЛ. Для обеспечения безопасности работы установку начинают с монтажа заземляющей струбцины, затем устанавливают закорачивающие части и в конце поднимают зажим заземляющей секции.
2. Заземляющая струбцина должна устанавливаться и сниматься на заземлителе, погруженном в землю или на заземляющем выпуске опоры, только с помощью штанги-рукоятки.
3. Штанга-рукоятка предотвращает поражение электрическим током при неправильной последовательности установки и снятия зажимов и струбцины. Для повышения безопасности рекомендуется использовать травмобезопасный заземлитель ОМТЕХ™ и инструмент КУТЕХ™.
4. Подъем и монтаж закорачивающих частей и заземляющего спуска требуют значительно меньше усилий по сравнению с заземлением, у которого закорачивающая и заземляющая части нераздельны. Кроме того, при монтаже/снятии заземляющего спуска при закороченных проводах вероятность поражения электрическим током снижается из-за случайной подачи напряжения.

5. При стандартной процедуре установки (сначала заземляющая часть, затем закорачивающая) ЗПЛТ-1-04-25 обеспечивает безопасность, равную или превосходящую (за счет установки с земли с помощью электроизолирующих штанг) по сравнению с другими заземлениями для воздушных линий.

6. Процедура установки и снятия ЗПЛТ-1-04-25 значительно проще, чем у других заземлений для воздушных линий до 1 кВ. При правильном порядке установки переносное заземление обеспечивает большую безопасность, чем заземления с нераздельными частями, как в нормальных, так и в условиях повышенной влажности (дождь, туман, снегопад).

Технические характеристики
