СНН-6-10 сигнализатор напряжения индивидуальный

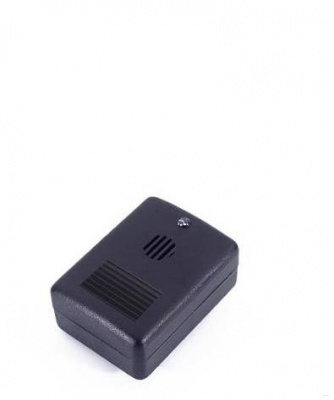

Сигнализатор напряжения индивидуальный СНН-6-10

Сигнализатор напряжения наручный СНН 6-10 предназначен для предупреждения работающего персонала о нахождении в потенциально опасной зоне из-за приближения к проводам, находящихся под напряжением 6 – 10 кВ, на опасное расстояние − менее 2м, при этом чувствительность сигнализатора такова, что сигналы о наличии напряжения подаются только при приближении оператора к проводам ВЛ (при подъеме на опоры ВЛ) и не подаются при нахождении оператора на земле.

Чувствительность сигнализатора (дистанция срабатывания) – расстояние между сигнализатором, закрепленным на спецодежде электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый светозвуковой сигнал.

Устройство и принцип работы СНН-6-10

  Включение сигнализатора осуществляется автоматически при его закреплении на спецодежду. При этом сигнализатор выдает короткий светозвуковой сигнал, подтверждающий его включение и работоспособность, т.е. имеет функцию самоконтроля. Сигнализатор надежно работает на любых опорах. включая железобетонные, с заземляющим спуском, кабельным вводом, линейным разъединителем и т.п.

   «МЕРТВАЯ ЗОНА» сигнализатора возможна при приближении электромонтера параллельно оси опоры на расстояние менее 0,2 метра.

   При отклонении на угол более 10 градусов или удалении от опоры на расстояние более 0,2 метра «МЕРТВАЯ ЗОНА» исчезает.

    Сигнализатор обладает динамической чувствительностью, т.е. по мере приближения к токоведущим частям, находящимся под напряжением, частота светозвуковых импульсов сигнализатора увеличивается.

    Сигнализатор позволяет производить предварительную оценку наличия напряжения на токоведущих частях на расстояниях между ними и оператором значительно превышающих безопасные, осуществляется по запросу оператора при замыкании контакта рукой и направлении сигнализатора на токоведущие части.

Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации - 10 лет.

Перед началом эксплуатации изучите настоящую инструкцию. Закрепить сигнализатор на спецодежду или руку электромонтера, при этом автоматически осуществляется его включение, контроль работоспособности, о чем свидетельствует короткий светозвуковой сигнал.

По окончании работы, для выключения сигнализатора достаточно его снять.

Технические характеристики СНН-6-10

• При напряжении 6 - 10 кВ дистанция срабатывания составляет не более 2м и не менее 0,6 м.
• Напряжение питания сигнализатора, В 3
• Ток потребления, не более:в дежурном режиме, мкА 4;в режиме сигнализации, мА 4
• Источник питания один литиевый элемент марки GR 123A напряжением 3В, емкостью 1500 мА/ч.
• Рабочий диапазон температур: от -45ºС до +40ºС
• Относительная влажность воздуха: 98% при температуре + 25ºС.
• Габаритные размеры сигнализатора, мм 62 х 45 х 35
• Масса сигнализатора, кг, не более 0,1
