ЭЛСИКА сигнализатор напряжения ручной закрепляемый с фонарем VONATEX

Сигнализатор напряжения ЭЛСИКА ручной закрепляемый с фонарем VONATEX

Сигнализатор напряжения ручной закрепляемый с фонарем VONATEX предназначен для использования в качестве свето-звукового сигнализатора напряжения и предупреждения персонала, обслуживающего воздушные линии электропередачи и другие электроустановки о приближении на опасное расстояние к токоведущим частям, находящимся под напряжением 0,22-110 кВ и выше, а так же переносного светильника в производственных помещениях, электроустановках, бытовых и хозяйственных постройках, салонах и багажных отделениях автомобилей.

Описание и принцип работы сигнализатора

Сигнализатор (рис. 1 а, б, в) состоит из корпуса 1, излучателя света со светодиодами COB 2 (chip on board, кристалл на плате), широкоугольного осветителя 3 со стеклом из оптического поликарбоната 4, защитной решетки 5, трех держателей, петли 6 для подвешивания на различных элементах конструкций; двух магнитных держателей 7 и 8, расположенных на задней части корпуса 1 и в крышке для закрывания отсека питания 12, кнопки 9 для включения/выключения фонаря, кнопки-сигнализатора 10 для включения/выключения сигнализатора напряжения и расположенной в корпусе сигнализатора электронной платы самого сигнализатора напряжения.

Корпус 1 сигнализатора выполнен в электро изолированном исполнении, что обеспечивает широкую область применения сигнализатора в энергетике, на транспорте (при осмотре труднодоступных узлов ж/д вагонов, трамваев, троллейбусов, поездов метро, грузового автотранспорта), ЖКХ и во всех отраслях промышленности.

Передняя и задняя части корпуса надежно соединены между собой винтами 11. Кнопка 9 включает фонарь, а кнопка 10 – сигнализатор напряжения.

Перед началом работы, сигнализатор необходимо извлечь из чехла. Включить сигнализатор напряжения кнопкой 10. При необходимости включить фонарь при помощи кнопки 9. При включении сигнализатора напряжения запускается схема самоконтроля. Если сигнализатор исправен, то блок индикации формирует несколько кратковременных прерывистых звуковых сигналов.

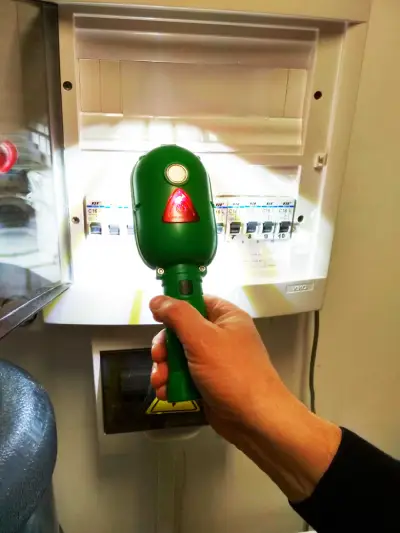

В случае приближения в РУ к токоведущим частям антенной сигнализатора на опасное расстояние блок индикации сигнализатора напряжения формирует прерывистый звуковой и световой сигнал.

При определении наличия/отсутствия напряжения на ВЛ с изолированными и неизолированными проводах с земли необходимо соединить сигнализатор с помощью специального держателя с электроизолирующими универсальными штангами ШЭУ-110-4-5,1КФ или ШЭУ-110-5-6,6КФ (все может быть поставлено дополнительно), собрав эти штанги необходимой длины.

Соединение сигнализатора с помощью специального держателя с 1–м звеном электроизолирующих штанг ШЭУ-110-4-5,1КФ или ШЭУ-110-5-6,6КФ.

Можно использовать сигнализатор в качестве фонаря, удерживая его в руке, либо выбрать, в случае необходимости, способ и вариант крепления (магниты или петля) и закрепить его (рис. а) и б)).

После работы необходимо выключить сигнализатор напряжения при помощи кнопки 10 и фонарь (в случае его использования) при помощи кнопки 9, уложить сигнализатор в чехол.

Для замены элементов питания необходимо открутить крышку 12, извлечь модуль электропитания 13, достать непригодные элементы питания и заменить их, строго соблюдая полярность.

Технические характеристики

* - на дистанцию срабатывания может влиять конфигурация электрического поля. Данные приведены в режиме максимальной чувствительности. ** - в зависимости от интенсивности и условий эксплуатации
