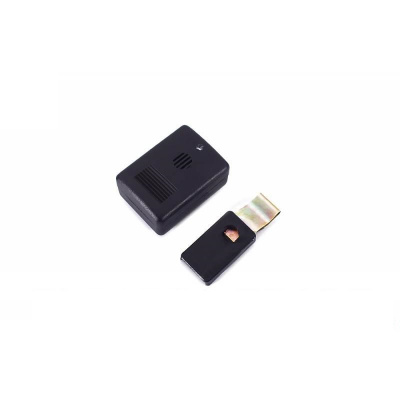

СНИКМ-35Э сигнализатор напряжения индивидуальный, касочный

Сигнализатор напряжения индивидуальный СНИКМ-35Э, касочный

Сигнализатор напряжения индивидуальный касочный СНИКМ 35Э предназначен для предупреждения персонала, работающего на воздушных линиях электропередачи (ВЛ) о нахождении в потенциально опасной зоне, из-за приближения к проводам, находящимся под напряжением 35 кВ на опасное расстояние- менее 2м,при этом чувствительность сигнализатора такова, что сигналы о наличии напряжения подаются только при приближении оператора к проводам ВЛ (при подъеме на опоры ВЛ) и не подаются при нахождении оператора на земле.

Технические данные

Чувствительность сигнализатора(дистанция срабатывания) расстояние между сигнализатором, закрепленным на каску, одетую на голову электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый свето - звуковой сигнал.

При напряжении линии 35кВ дистанция срабатывания составляет не менее 2м.

Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации.

Устройство, принцип работы и конструктивные особенности

Принцип действия сигнализатора СНИКМ-35Э основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Сигнализатор выполнен в диэлектрическом корпусе, на задней поверхности которого размещен прижим, при помощи которого сигнализатор крепится на каску. Прижим одновременно является выключателем питания и самопроверки сигнализатора.

Включение сигнализатора осуществляется автоматически при его установке на каску. При этом сигнализатор выдает короткий светозвуковой сигнал, подтверждающий его включение и работоспособность, т.е. имеет функцию самоконтроля.

Сигнализатор надежно работает на любых опорах, включая железобетонные, с заземляющим спуском, кабельным вводом, линейным разъединителем и т.п.

МЕРТВАЯ ЗОНА>> сигнализатора возможна при приближении головы монтера параллельно оси опоры на расстояние менее 0,2 метра.

При отклонении на угол более 10 градусов или удалении от опоры на расстояние более 0,2 метра <<МЕРТВАЯ ЗОНА>> исчезает.

СигнализаторСНИКМ-35Э обладает динамической чувствительностью, т.е. по мере приближения к токоведущим частям, находящимся под напряжением, частота светозвуковых импульсов сигнализатора увеличивается.

Сигнализатор позволяет производить предварительную оценку наличия напряжения на токоведущих частях на расстояниях между ними и оператором значительно превышающих безопасные, осуществляется по запросу оператора при замыкании контакта рукой и направлении сигнализатора на токоведущие части.

Комплектация

• Сигнализатор СНИКМ 35Э
• Паспорт и инструкция по эксплуатации
• Упаковочная коробка
• Кронштейн для крепления касок
