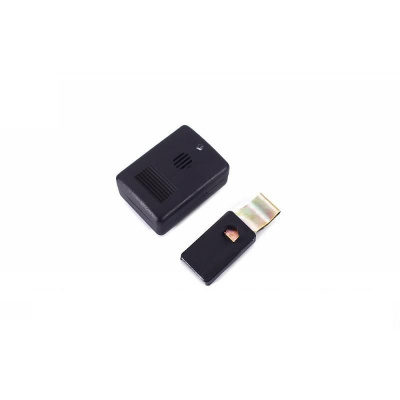

СНИКМ-6-10Э сигнализатор напряжения индивидуальный, касочный

Сигнализатор напряжения СНИКМ-6-10Э индивидуальный, касочный

По требованию заказчика выпускается модификация сигнализатора для работы в распредустройствах 6-10кВ, при этом сигнализатор срабатывает только при открытой дверце ячейки. Дистанция срабатывания: не менее 1м от токоведущей части.

Технические данные

Чувствительность сигнализатора СНИКМ-6-10Э (дистанция срабатывания) расстояние между сигнализатором, закрепленным на каску, одетую на голову электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый светозвуковой сигнал.

При напряжении линии 6-10кВ дистанция срабатывания составляет не более 2м и не менее 0,6м. Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации.

Устройство, принцип работы и конструктивные особенности

Принцип действия сигнализатора СНИКМ-6-10Э основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Сигнализатор выполнен в диэлектрическом корпусе, на задней поверхности которого размещен прижим, при помощи которого сигнализатор крепится на каску. Прижим одновременно является выключателем питания и самопроверки сигнализатора.

Включение сигнализатора СНИКМ-6-10Э осуществляется автоматически при его установке на каске. При этом сигнализатор выдает короткий светозвуковой сигнал, подтверждающий его включение и работоспособность, т.е. имеет функцию самоконтроля.

Сигнализатор надежно работает на любых опорах, включая железобетонные, с заземляющим спуском, кабельным вводом, линейным разъединителем и т.п.

<<МЕРТВАЯ ЗОНА>> сигнализатора возможна при приближении головы монтера параллельно оси опоры на расстояние менее 0,2 метра.

При отклонении на угол более 10 градусов или удалении от опоры на расстояние более 0,2 метра <<МЕРТВАЯ ЗОНА>> исчезает.

Сигнализатор обладает динамической чувствительностью, т.е. по мере приближения к токоведущим частям, находящимся под напряжением, частота светозвуковых импульсов сигнализатора увеличивается.

Сигнализатор позволяет производить предварительную оценку наличия напряжения на токоведущих частях на расстояниях между ними и оператором значительно превышающих безопасные, осуществляется по запросу оператора при замыкании контакта рукой и направлении сигнализатора на токоведущие части.

Комплектация

• Сигнализатор СНИКМ 6-10Э
• Паспорт и инструкция по эксплуатации
• Кронштейн для крепления касок
• Упаковочная коробка
