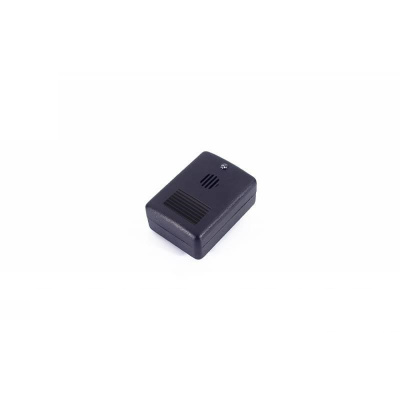

СНИ-35Э сигнализатор напряжения индивидуальный
Масса (кг)
|
0,08 |
Номинальное рабочее напряжение, кВ
|
6-35 |
Метод измерения
|
Бесконтактный |
Тип сигнализатора
|
Переносной |
Тип индикации
|
Светозвуковая |
Назначение
Сигнализатор напряжения индивидуальный СНИ-35Э (в дальнейшем сигнализатор) предназначен для предупреждения персонала, работающего на воздушных линиях электропередачи (ВЛ) о нахождении в потенциально опасной зоне, из-за приближения к проводам, находящимся под напряжением 35 кВ на опасное расстояние: менее 2м, при этом чувствительность сигнализатора такова, что сигналы о наличии напряжения подаются только при приближении оператора к проводам ВЛ (при подъеме на опоры ВЛ) и не подаются при нахождении оператора на земле.
Технические данные
Чувствительность сигнализатора (дистанция срабатывания) расстояние между сигнализатором, закрепленным на спецодежду электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый свето-звуковой сигнал.
При напряжении линии 35кВ дистанция срабатывания составляет не менее 2м .
Напряжение питания сигнализатора, В |
3 |
Ток потребления не более: |
|
в дежурном режиме, мкА |
4 |
в режиме сигнализации, мА |
4 |
Источник питания: |
один литиевый элемент марки CR 123A |
Рабочий диапазон температур: |
от -45°С до +45°С |
Относительная влажность воздуха: |
98% при температуре +20°С |
Габаритные размеры сигнализатора, мм |
62 х 45 х 35 |
Масса сигнализатора, кг, не более |
0,08 |
Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации.
УСТРОЙСТВО, ПРИНЦИП РАБОТЫ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Принцип действия сигнализатора основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Сигнализатор выполнен в диэлектрическом корпусе, на задней поверхности которого размещен прижим, при помощи которого сигнализатор крепится на спецодежду. Прижим одновременно является выключателем питания и самопроверки сигнализатора.
Включение сигнализатора осуществляется автоматически при его закреплении на спецодежду. При этом сигнализатор выдает короткий светозвуковой сигнал, подтверждающий его включение и работоспособность, т.е. имеет функцию самоконтроля.
Сигнализатор надежно работает на любых опорах: включая железобетонные, с заземляющим спуском, кабельным вводом, линейным разъединителем и т.п.
<<МЕРТВАЯ ЗОНА>> сигнализатора возможна при приближении электромонтера параллельно оси опоры на расстояние менее 0,2 метра.
При отклонении на угол более 10 градусов или удалении от опоры на расстояние более 0,2 метра <<МЕРТВАЯ ЗОНА>> исчезает.
Сигнализатор обладает динамической чувствительностью, т.е. по мере приближения к токоведущим частям, находящимся под напряжением, частота светозвуковых импульсов сигнализатора увеличивается.
Сигнализатор позволяет производить предварительную оценку наличия напряжения на токоведущих частях на расстояниях между ними и оператором значительно превышающих безопасные, осуществляется по запросу оператора при замыкании контакта рукой и направлении сигнализатора на токоведущие части.
Комплект поставки
Сигнализатор СНИ 35Э |
1 шт. |
Паспорт и инструкция по эксплуатации |
1 экз. |
Упаковочная коробка |
1 шт. |
