ЗПП-35Э 70мм2 фазный зажим винтовой, заземление переносное для распределительных устройств

Заземление переносное ЗПП-35Э 70мм2 фазный зажим винтовой, для распределительных устройств

  Переносное заземление ЗПП-35Э предназначено для защиты работающих на отключенных участках электрооборудования распределительных устройств напряжением до 35кВ от поражения электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.

• Допустимый диапазон рабочих температур от -45°С до +40°С.
• Относительная влажность воздуха не выше 80% при температуре 20°С.

Характеристики

Комплектация

• Заземление переносное ЗПП-35Э 1шт.
• Изолирующая штанга переносного заземления 1шт.
• Чехол 2шт.
• Паспорт и инструкция по эксплуатации 2шт.

Устройство и указание мер безопасности

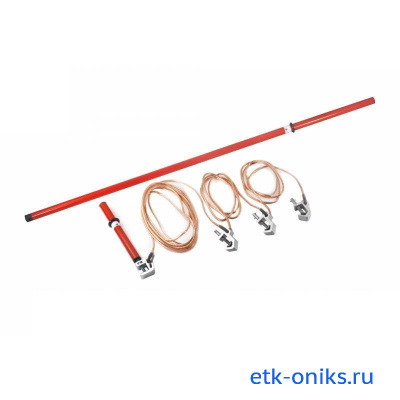

Заземление выполнено в трехфазном исполнении и состоит: из 3-х стальных фазных зажимов прищепочного типа, заземляющего медного провода в прозрачной полихлорвиниловой оболочке, дюралюминиевой заземляющей струбцины винтового типа с изолирующей рукояткой, изолирующей штанги.
Фазные зажимы сочленяются  с изолирующей штангой с помощью стыковочного узла. Зажимы и струбцина изготовлены из дюралюминия. Проводник изготовлен из гибких медных жил.

Для защиты проводника от излома, в местах его подсоединения к зажимам и струбцине, имеются оболочки в виде пружин из гибкой стальной проволоки.
Конструкция заземления отвечает требованиям безопасности по ГОСТ 12.2.007.0 и Инструкции по применению и испытанию средств защиты, используемых в электроустановках М. 2003г.

Порядок работы

Заземление и изолирующую штангу извлечь из чехлов, проверить комплектность и ознакомиться с техническим описанием и инструкцией по эксплуатации.
Вращая винтовую ось заземляющей струбцины с помощью изолирующей рукоятки, закрепить струбцину к заземляющей шине или к временному заземляющему электроду.

Соединить фазный зажим с изолирующей штангой посредством замкового соединения. Поочередно наложить фазные зажимы на провода воздушной линии. Снятие заземления с воздушной линии осуществляется в обратной наложению последовательности. После работы в режиме короткого замыкания, заземление должно изыматься из эксплуатации.
