ЗПЛ-1-02 (ЗПЛТ-1-02-25) 25мм2 фазный пружинный зажим, заземление переносное для высоковольтной линии
Назначение заземления
|
для ВЛ |
Масса (кг)
|
5,1 |
Рабочее напряжение
|
1кВ |
Сечение
|
25мм2 |
Количество фазных зажимов
|
5 |
Количество штанг
|
5 |
Тип фазного зажима
|
Пружинный ("прищепка") |
Длина штанги
|
730мм |
Длина заземляющего спуска
|
нет |
Длина провода между зажимами
|
800мм |
Серия
|
ЗПЛ-1 |
Заземление переносное для высоковольтной линии ЗПЛ-1-02 (ЗПЛТ-1-02-25) 25мм2 фазный пружинный зажим
Заземления переносные линейные ЗПЛТ-1-02 без заземляющего спуска предназначены для защиты персонала при работе на отключенных участках воздушных линий напряжением до 1,0 кВ путем закорачивания между собой трех фазных, нулевого и фонарного проводов.
Заземление ЗПЛТ-1-02 без заземляющего спуска (рис. 1) состоит из пяти несъемных электроизолирующих штанг из стеклопластика 1 оснащенных электродинамическими зажимами 2 и ограничительными кольцами 3, и четырех закорачивающих проводов 4 в прозрачной изоляции.

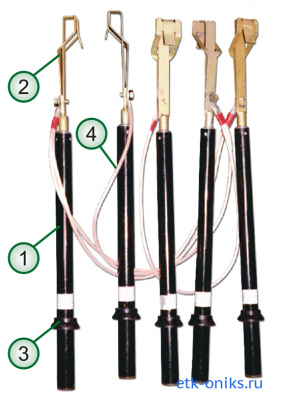

▲ Рис. 1. Внешний вид заземления переносного линейного ЗПЛТ-1-02
1 — электроизолирующая штанга;
2 — электродинамический зажим;
3 — ограничительное кольцо;
4 — закорачивающий провод.
Технические характеристики
Рабочее напряжение, кВ | 1 |
Количество зажимов, шт. | 5 |
Сечение заземляющего провода, мм кв. | 25 |
Длина закорачивающего провода между зажимам, мм, не менее | 800 |
Длина заземляющего спуска, мм, не менее | - |
Общая длина провода, мм, не менее | 3200 |
Масса заземления, кг, не более | 4,3 |
Ток термической стойкости, кА при длительности выдержки 3,0 с | 3,6 |
Длина изолирующей части штанги, мм | 380 |
Общая длинна штанги с зажимом в собранном виде,мм, не менее | 730 |
Преимущества переносных заземлений ЗПЛТ-1-02
- неразъемное соединение штанг с фазными зажимами не позволяет устанавливать зажимы заземления на провод голой рукой;
- защитная диэлектрическая прозрачная морозостойкая (полиуретановая) оболочка проводов, значительно повышающая электробезопасность работающего на ВЛ персонала;
- электродинамические зажимы для предотвращения сбрасывания с проводов при протекании ударных токов короткого замыкания;
- места входов медного провода с изоляцией в медные луженые кабельные наконечники закрыты двумя отрезками термоусадочной трубки для защиты провода от изломов.
КОМПЛЕКТНОСТЬ
-
Заземление ЗПЛ -1-02, шт. - 1
-
Чехол, шт. - 1
-
Руководство по эксплуатации, экз. - 1
