ПЗРУ-1 95мм2 фазный зажим винтовой, заземление переносное для распределительных устройств

Заземление переносное для распределительных устройств ПЗРУ-1 95мм2 фазный винтовой зажим

ПЗРУ-1-95 мм2 предназначено для защиты работающих на отключенных участках оборудования распределительных устройств от поражении электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Допустимый диапазон рабочих температур от -45°С до +45°С.Относительная влажность воздуха до 80% при 20°С.

Описание устройства ПЗРУ-1-95 мм2

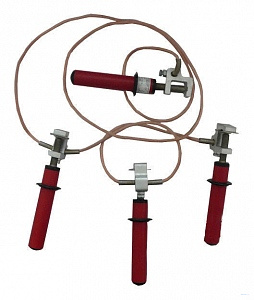

• Заземление выполнено в трехфазном исполнении и состоит: из 3-х дюралюминиевых фазных зажимов винтового типа, заземляющего медного провода в прозрачной полихлорвиниловой оболочке, дюралюминиевой заземляющей струбцины винтового типа с изолирующей рукояткой и изолирующей штанги.
• Зажимы и струбцина изготовлена из дюралюминия.
• Проводник изготовлен из гибких медных жил.
• Для защиты проводника от излома, в местах его подсоединения с зажимами, имеются оболочка в виде пружин из гибкой стальной проволоки.
• Конструкция заземления отвечает требованиям безопасности по ГОСТ 12.2.007.0-75 и «Инструкции по применению и испытанию средств защиты, используемых в электроустановках.» М 2003.

Характеристики

• Рабочее напряжение эл. установки 1кВ
• Сечение заземляющего провода 95мм²
• Длина заземляющего спуска, м не менее 2
• Длина провода между фазами, м, не менее  0,4
• Ток термической стойкости в течение 3 с, 13.7кА
• Ток электродинамической стойкости 87кА
• Длина изолирующей части 117мм
• Длина рукоятки 20мм
• Длина штанг с зажимами 270мм
• Габаритные размеры (в упаковке) 280x150x350мм
• Масса, кг, не более 4.7

Описание устройства

• Заземление извлечь из чехла, проверить комплектность и ознакомиться с техническим описанием и инструкцией по эксплуатации.
• Закрепить заземляющую струбцину к заземляющей шине, вращая винтовую ось струбцины.
• Поочередно наложить фазные зажимы на шины и закрепить их, вращая изолирующей штангой винтовую ось зажима.
• Снятие заземления с линии осуществляется в обратной наложению последовательности.

После работы в режиме короткого замыкания, заземление должно изыматься из эксплуатации.
