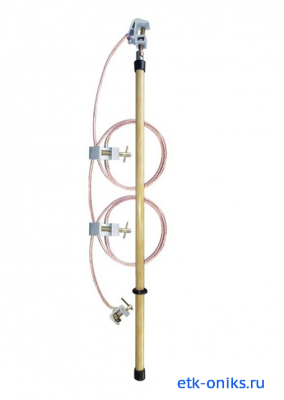

ЗПП-110-3/1 70мм2 фазный винтовой зажим, заземление переносное для распределительных устройств
Артикул:
ЗП04.315Ф3000
31 184.02 руб./шт
"Под заказ"
Купить дешевле/ быстрее
-
+
В корзину
Купить в 1 клик
Описание
НАЗНАЧЕНИЕ
Предназначено для защиты работающих на отключенных токоведущих частях электроустановок напряжением до 110кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Поставляется с проводом сечением 70мм2 в прозрачной пластиковой оболочке с заземляющим спуском, со съемными штангами. Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой.ТЕХНИЧЕСКИЕ ДАННЫЕ
| Номинальное рабочее напряжение, кВ до |
110 |
| Количество фаз |
3 |
| Количество зажимов, шт |
3 |
| Количество штанг, шт |
1 |
| Длина межфазных проводов, м |
3,5 |
| Длина заземляющего спуска, м |
10 |
| Ток термической стойкости, кА/3 |
10,1 |
| Длина изолирующей части, мм, не менее |
1400 |
| Длина рукоятки, мм, не менее |
600 |
| Условия эксплуатации: |
|
| температура, °С |
от -45 до 45 |
| влажность при температуре 25 °С, % до |
80 |
| Масса, кг, не более |
7,2 |
| Срок службы, лет, не менее |
2 |
Выпускаются следующие модификации:
- ЗПП-110-3 фазный винтовой зажим (сечение заземляющего провода 25 мм2)
- ЗПП-110-3 фазный винтовой зажим (сечение заземляющего провода 35 мм2)
- ЗПП-110-3 фазный винтовой зажим (сечение заземляющего провода 50 мм2)
- ЗПП-110-3 фазный винтовой зажим (сечение заземляющего провода 70 мм2)
- ЗПП-110-3 фазный винтовой зажим (сечение заземляющего провода 95 мм2)
- ЗПП-110-3 фазный винтовой зажим (сечение заземляющего провода 120 мм2)
Характеристики
|
Назначение заземления
|
Заземления переносные для РУ |
|
Масса (кг)
|
14,1 |
|
Рабочее напряжение
|
110кВ |
|
Сечение
|
70мм2 |
|
Количество фазных зажимов
|
3 |
|
Количество штанг
|
1 |
|
Тип фазного зажима
|
винтовой |
|
Длина штанги
|
2000мм |
|
Длина заземляющего спуска
|
10000мм |
|
Длина провода между зажимами
|
3500мм |
|
Серия
|
ЗПП-110 |
