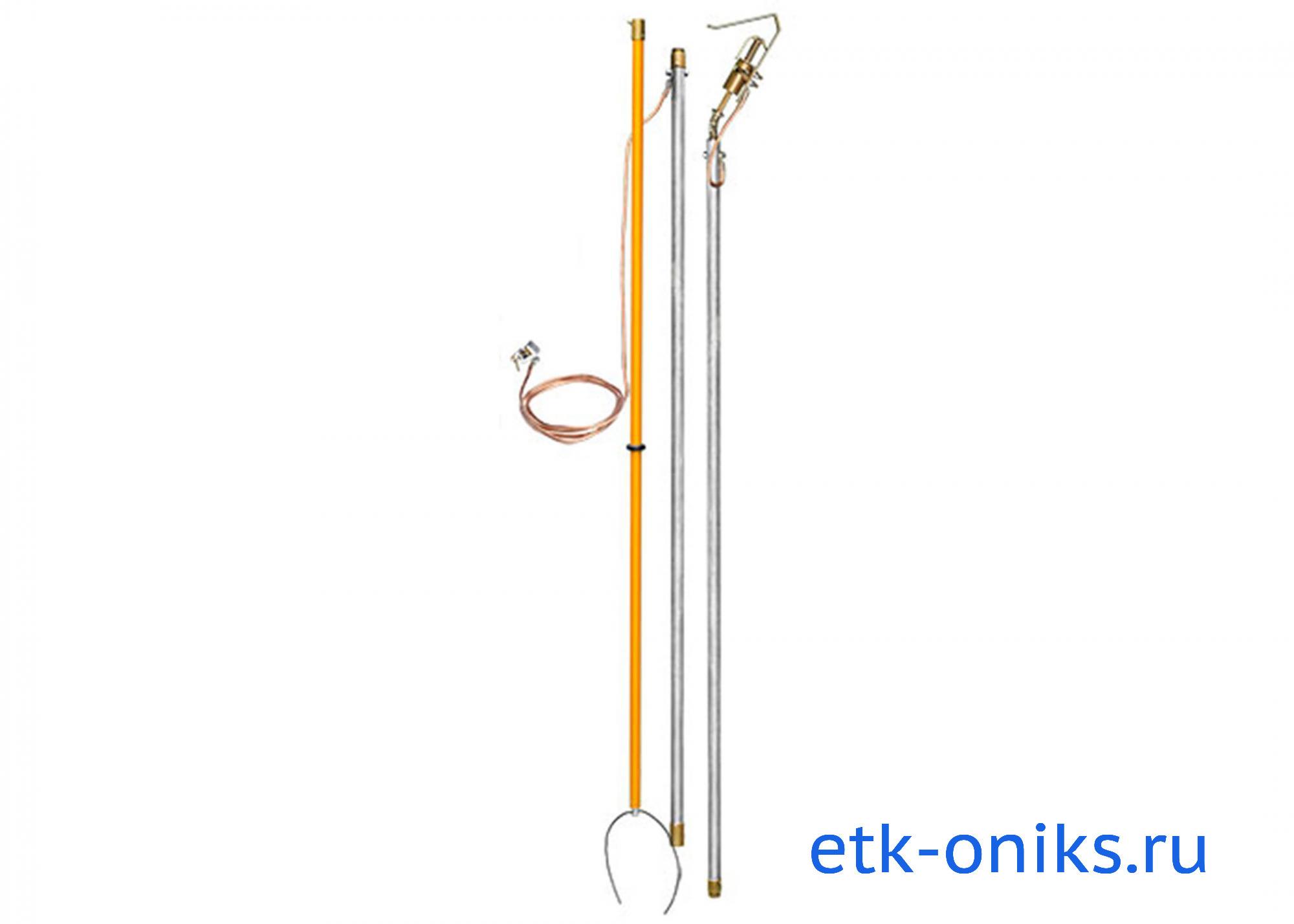

ЗПЛШМ-330-500 35мм2 фазный пружинный с карданом зажим заземление переносное штанговое для ВЛ
Артикул:
ЗЛ17.113Ф7000
15 750.93 руб./шт
"Под заказ"
Купить дешевле/ быстрее
-
+
В корзину
Купить в 1 клик
Описание
НАЗНАЧЕНИЕ
Применяются в качестве основных средств защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) постоянного и переменного тока промышленной частоты напряжением от 330 до 500кВ включительно и предназначено для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Номинальное напряжение, кВ |
330-500 |
| Длина заземляющего спуска, м, не менее |
3 |
| Количество штанг, шт. |
1 |
| Длина изолирующей части штанги, мм, не менее |
1000 |
| Длина рукоятки штанги, мм, не менее |
1000 |
| Кол-во металлических звеньев штанги, шт. |
2 |
| Длина металлических звеньев штанги, мм, не менее |
2000 |
| Сечение заземляющего провода, мм2 |
35 |
| Ток термической стойкости, кА/3 с, не менее |
5,1 |
| Соединение заземляющего зажима с металлическим звеном штанги |
карданное |
| Испытательное напряжение изолирующей части штанги в течение 5 мин, кВ |
100 |
| Условия эксплуатации: |
|
|
температура, °С |
от -45 до +45 |
|
влажность при температуре 25 °С, % |
до 80 |
| Масса, кг, не более |
5,5 |
| Срок службы, лет, не менее |
2 |
Характеристики
|
Назначение заземления
|
Заземления переносные для ВЛ |
|
Масса (кг)
|
0 |
|
Рабочее напряжение
|
330кВ |
|
Сечение
|
35мм2 |
|
Количество фазных зажимов
|
1 |
|
Количество штанг
|
1 |
|
Тип фазного зажима
|
пружинный с карданом |
|
Длина штанги
|
6000мм |
|
Длина заземляющего спуска
|
3000мм |
|
Серия
|
ЗПЛШМ |
