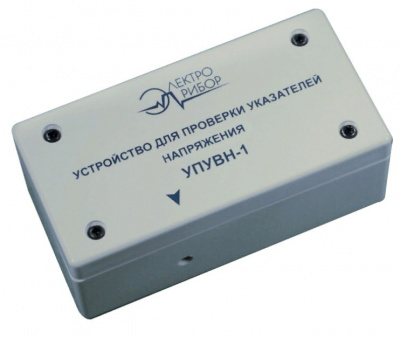

УПУВН-1 устройство для проверки указателей высокого напряжения
Масса (кг)
|
0,1 |
Диапазон
|
1-220кВ |
Напряжение на выходе,кВ
|
0,8-1кВ |
Устройство для проверки указателей высокого напряжения УПУВН-1
Предназначено для проверки в процессе эксплуатации рабочих частей указателей напряжения, работающих по принципу протекания емкостного тока, а также бесконтактных указателей высокого напряжения.
Описание устройства
Устройство УПУВН-1 представляет собой двухтактный транзисторный преобразователь низкого напряжения постоянного тока в высокое напряжение переменного тока.Источником напряжения постоянного тока являются "пальчиковых" элементы ААА (LR03). Все электронные компоненты схемы, в том числе элементы питания и трансформатор, смонтированы на печатной плате размером 27,5х88,5 мм.
Конструктивно прибор выполнен в прямоугольном корпусе из пластика ABS. С целью повышения безопасности при эксплуатации и обслуживания прибора кнопка включения питания механически сблокирована с контактом высокого напряжения.
Отверстие в корпусе устройства позволяет подключать к нему как круглые контакты-наконечники указателей диаметром до 4 мм, так и плоские шириной до 9мм и толщиной до 1,5 мм.
Технические характеристики
Амплитуда выходного напряжения, В | 800-1000 |
Частота выходного напряжения, кГц | 06.окт |
Напряжение питания, В | 3 |
Ток, потребляемый от элементов питания, мА, не более |
200 |
Условия эксплуатации: | от -30 до до 98 |
температура, оС | |
влажность при температуре 25 оС, % | |
Габаритные размеры, мм, не более | 35 х 95 |
Масса, кг, не более | 0,1 |
Срок службы, лет, не менее | 5 |
Комплект поставки
- устройство для проверки указателей высокого и низкого напряжения УПУВН-1 - 1шт;
- паспорт - 1экз;
- чехол - 1шт;
- элементы питания ААА (LR03) - 2шт.
