СНИ-6-10-У2 сигнализатор напряжения касочный "Атлант"

Сигнализатор напряжения СНИ-6-10-У2 касочный "Атлант"

Сигнализатор напряжения индивидуальный СНИ 6-10-У2 «Атлант» представляет собой бесконтактное автоматическое устройство, предназначенное для предупреждения работающего персонала о наличии напряжения:

• 6-10кВ, частотой 50 Гц на проводах высоковольтных линий электропередач при подъеме на опору (сигнализатор закреплен на каске). Расстояние срабатывания (только звуковой сигнал на каске, световой и звуковой на руке/одежде): 2 м.;
• 6-10кВ, частотой 50 Гц на проводах высоковольтных линий электропередач в межопорном пролете без подъема на опору (включенный сигнализатор находится в поднятой руке).
• 6-10кВ, частотой 50 Гц в электроустановках закрытого типа (сигнализатор закреплен на/в каске, либо на руке/одежде)
• 0,4кВ частотой 50 Гц на проводах в электроустановках при отсутствии металлического экрана (включенный сигнализатор находится в вытянутой руке). Расстояние срабатывания: 0,3-1 м;
• 220-380В в проводах открытой проводки (включенный сигнализатор находится в руке). Расстояние срабатывания: 0,3– 1 м;
• 220-380В в проводах скрытой проводки (включенный сигнализатор находится в руке). Расстояние срабатывания: возле стены.

Характеристики

Параметр	Значение
Напряжение питание, В	3
Ток потребления, мА, не менее	В дежурном режиме - 0,01 В режиме сигнализации - 1,5
Расстояние срабатывания сигнализатора  при напряжении на шинах (3,5+0,3кВ), 50Гц, не менее, м	2
Уровень звукового давления на расстоянии  0,5 м., дБА, не менее	70
Температура окружающей среды, °С	-45 +45
Автоматическое тестирование	да
Автоматический контроль напряжения питания	да
Ручной контроль напряжения питания	да
Отсутствие ложных срабатываний от статического электричества и других электрических помех	да
Повышенная влагостойкость	да
Световая индикация контроля работоспособности батареи	Да
Вид крепления	Магнитное, регулируемое по высоте
Габариты мм., ШхГхВ	41х13х53
Масса, кг., не более	0,035

Описание и работы изделия

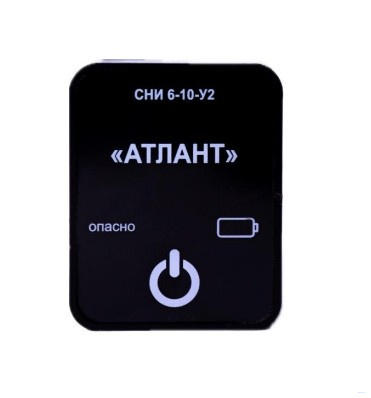

Конструктивно сигнализатор выполнен в виде пластмассовой коробки с герметичным отсеком для электронной платы и антенны, а также с отсеками для звукоизлучателя и батареи. На лицевой панели сигнализатора находятся светодиоды (красный – «опасно», зеленый – «контроль состояния элемента питания»), а на лицевой стороне находится кнопка включения/выключения.

Включение/выключение сигнализатора производится двумя способами: В касочном варианте автоматически при установке и снятии с кронштейна, закрепленного на каске. Во включенном состоянии сигнализатор автоматически проводит тест, оповещая о работоспособности, подавая короткие звуковые сигналы с интервалом 10 с. Сигнализатор, установленный на каске, всегда находится во включенном состоянии и отключить его кнопкой нельзя. Поэтому для предупреждения преждевременного разряда батареи, после окончания проведения работ необходимо снять сигнализатор с кронштейна.

В ручном режиме при нажатии и удерживании кнопки до появления: - при включении 2-х коротких звуковых и световых сигналов, - при выключении 1-го короткого звукового и светового сигналов. Во включенном состоянии сигнализатор автоматически проводит тест, оповещая о работоспособности, подавая короткие звуковые и световые сигналы с интервалом 10 с. При приближении к токоведущим проводам, находящимся под напряжением, на расстояние срабатывания сигнализатора, в касочном варианте раздается звуковой сигнал тревоги, а в ручном варианте звуковой и световой сигналы тревоги с частотой прерывания 0,3-1,5 Гц.

                                                                         ВНИМАНИЕ, УСЛЫШАВ СИГНАЛ ТРЕВОГИ «ОПАСНО!»,
                                                                                   НЕМЕДЛЕННО ПОКИНЬТЕ ОПАСНУЮ ЗОНУ

Сигнализатор комплектуется универсальным кронштейном. Крепление сигнализатора на каску производится следующим образом: Термокаска типа «UVEX» (стандартное исполнение): В боковой карман каски вставляется кронштейн до защелкивания фиксатора. Строительная каска типа «Труд»: В вентиляционное отверстие снаружи вставляется кронштейн с надетой на винт резиновой прокладкой, изнутри на винт накручивается гайка и затягивается ключом. Вставить сигнализатор в пазы кронштейна и опустить вниз до упора. В ручном режиме сигнализатор комплектуется ремешком для крепления на руку/одежду.

Меры безопасности

Сигнализатор является дополнительным средством защиты, поэтому при работе на линиях электропередач и в электроустановках закрытого типа, персонал должен соблюдать “Правила техники безопасности при эксплуатации электроустановок” и “Правила применения защитных средств, используемых в электроустановках.
