СНС-6-10 "Капля" бесконтактный сигнализатор напряжения стационарный

Бесконтактный сигнализатор напряжения СНС-6-10 стационарный "Капля"

Бесконтактный сигнализатор напряжения стационарный СНС 6-10-У2 «Капля» представляет собой бесконтактное автоматическое устройство, предназначенное для предупреждения персонала о наличии высокого напряжения 6-10кВ, 50Гц, в электроустановках закрытого типа.

Описание и работы изделия

Конструктивно СНС выполнен в виде пластмассовой коробки с наличием регулируемого магнитного крепления, батарейного отсека и магнита-выключателя. Для включения и выключения СНС предусмотрен герконовый выключатель. На передней панели установлены светодиоды:
Красный – «ОПАСНО»
Зеленый – «Контроль состояния элемента питания» Также имеется отверстие звукоизлучателя сигнала тревоги.

При открытии двери электроустановки, магнит, установленный на двери, отходит от герконового выключателя и СНС включается.
При отсутствии высокого напряжения, СНС начинает тестироваться, подавая контрольные звуковые и световые сигналы (зеленый и красный светодиоды одновременно) один раз в 10 секунд, свидетельствующие о исправности и рабочем режиме СНС.
При наличии высокого напряжения, СНС начинает издавать световой и звуковой сигнал тревоги «ОПАСНО» (красный светодиод), с частотой 0,5-1 секунда.

                                                                                            УСЛЫШАВ СИГНАЛ ТРЕВОГИ «ОПАСНО!»,
                                                                  НЕ ПРИБЛИЖАЙТЕСЬ К ТОКОВЕДУЩИМ ЧАСТЯМ ЭЛЕКТРОУСТАНОВКИ

В СНС предусмотрен ручной режим работы с помощью кнопки «Контроль» на лицевой панели. При проверке в ручном режиме: При нажатии кнопки «Контроль», если отсутствует высокое напряжение, СНС начинает тестироваться, подавая контрольные звуковые и световые сигналы (зеленый и красный светодиоды одновременно) один раз в 10 секунд, свидетельствующие о исправности и рабочем режиме СНС. При наличии высокого напряжения, СНС начинает издавать световой и звуковой сигнал тревоги «ОПАСНО» (красный светодиод), с частотой 0,5-1 секунда.

В СНС предусмотрен автоматический контроль состояния элемента питания, при включении СНС в автоматическом или ручном режиме. Если напряжение питания занижено, будет мигать зеленый светодиод с периодичностью 5 секунд.

                                                                   ЕСЛИ МИГАЕТ ЗЕЛЕНЫЙ СВЕТОДИОД, ЗАМЕНИТЕ БАТАРЕЮ ПИТАНИЯ

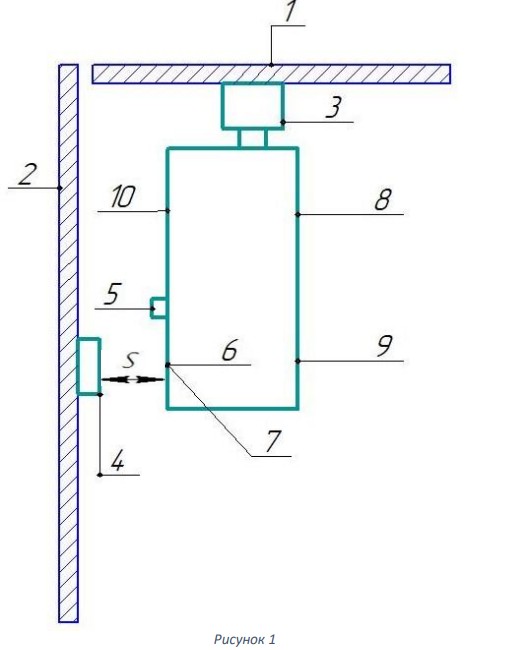

Крепление СНС в электроустановку производится, согласно схеме (Рис. 1). К стенке дверного проема

1. Стенка электроустановки                                    6. Герконовый выключатель (внутри)
2. Дверь электроустановки                                      7. Светодиоды (лицевая панель)
3. Магнитное регулируемое крепление                  8. Антенна (внутри)
4. Магнит-выключатель                                            9. Батарейный отсек (крышка
5. Кнопка «Контроль»                                              10. Динами

Инструкция по установке СНС в электроустановку

• Прикрепить СНС при помощи магнитного регулируемого крепления (3) к стенке электроустановки (1). Высоту магнитной стойки можно отрегулировать при помощи вращения вокруг собственной оси.
• Прикрепить магнит-выключатель (4) к двери электроустановки (2) напротив герконового выключателя (6). Расстояние между магнитом и герконовым выключателем (S) должно быть 10-50 мм. Отрегулировать расстояние перемещая СНС.
• Убедиться в правильности установки СНС при помощи открытия и закрытия двери электроустановки.

Технические характеристики

Параметр	Значение
Напряжение питание, В	3
Ток потребления, мА, не менее	В дежурном режиме - 0,01 В режиме сигнализации - 5
Расстояние срабатывания сигнализатора  при напряжении на шинах (3,5+0,3кВ), 50Гц, не менее, м	2
Уровень звукового давления на расстоянии  0,5 м., дБА, не менее	75
Температура окружающей среды, °С	-45 +45
Автоматическое тестирование	да
Автоматический контроль напряжения питания	да
Ручной контроль напряжения питания	да
Отсутствие ложных срабатываний от статического электричества и других электрических помех	да
Повышенная влагостойкость	да
Световая индикация контроля работоспособности батареи	Да
Вид крепления	Магнитное, регулируемое по высоте
Габариты мм., ШхГхВ	48х35х70
Масса, кг., не более	0,1
