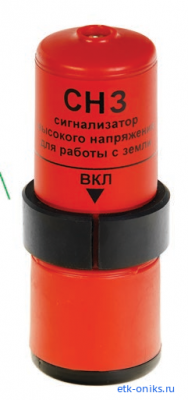

Сигнализатор напряжения СНЗ для работы с земли 6-10 кВ

Сигнализатор напряжения предназначен для предупреждения человека находящегося на земле, о наличии напряжения на ВЛ 6-10 кВ.  Сигнализатор относится к вспомогательным средствам защиты, поэтому не может быть использован вместо указателей напряжения выше 1000 В

Описание и принцип работы устройства

Принцип действия сигнализатора основан на анализе напряженности электрического поля, возникающего вокруг токоведущего проводника под напряжением и формировании сигнала наличия напряжения при превышении порогового значения. Чувствительность сигнализатора зависит от местоположения оператора и ори ентации корпуса сигнализатора относительно проводов ВЛ.

Чувствительность значительно уменьшается вблизи посторонних предметов и в непосредственной близости от опоры. Наибольшего значения чувствительности можно достичь, находясь под про водами ВЛ в середине пролета.

Сигнализатор включается поворотом кольца, установкой разреза против метки «ВКЛ», далее начинается самопроверка.


Во время самопроверки контролируются входные цепи и напряжение встроенного источника питания. Затем само проверка происходит каждые 10 с при отсутствии электрического поля.

Положительный результат самопроверки индицирует ся двумя короткими звуковыми сигналами. Непрерывная последовательность из двух коротких и одного длинного звукового сигнала с интервалом в 2 с сообщает о разряде встроенного источника питания ниже 2,4 В.

Отсутствие сигнала самопроверки свидетельствует о неисправности сигнализатора или о полной разрядке эле ментов питания.

Подготовка сигнализатора  и порядок работы

Перед включением сигнализатора провести его внешний осмотр и убедиться в отсутствии повреждений корпуса. Включить сигнализатор поворотом кольца так, чтобы разрез кольца был установ лен против метки «ВКЛ». В случае работоспособности сигнализатора формируются два коротких звуковых сигнала самопроверки. Если при включении появляется периодическая последовательность импульсов, (два коротких один длинный) заменить элементы питания.

Расположиться под ВЛ на расстоянии не менее 10 м от опоры, в месте, где расстояние от ВЛ до земли минимально. Поднять руку с сигнализатором над головой таким образом, чтобы сигнализатор располагался перпендикулярно к поверхности земли.

Сигнал о наличии напряжения должен быть во всех случаях воспринят как сигнал об опасности, хотя он может быть вызван электрическим полем проводов неотключенных ВЛ более высоких классов напряжений, находящихся в зоне работы оператора. Отсутствие сигнала не является признаком отсутствия напряжения на токоведущих частях электроустановки.

Проверка технического состояния осуществляется один раз в год и включает в себя внешний осмотр, проверку работоспособности и проверку чувствительности.

Технические характеристики СНЗ

Параметр	Значение
Номинальное напряжение электроустановки	6-10 кВ
Сигнал индикации наличия напряжения	звуковой, прерывистый с частотой следования 2 Гц и частотой звукового сигнала 2÷4 кГц
Чувствительность (расстояние между сигнализатором в момент начала индикации и ближайшим проводом, находящимся под рабочим напряжением) не менее	6 м
Номинальное напряжение батареи	3 В (2 элемента ААА)
Ток потребления сигнализатора при отсутствии электрического поля не более	2 мА
Максимальный ток потребления сигнализатора не более	5 мА
температура окружающего воздуха	- 45 оС до +60 оС
относительная влажность воздуха	98% при 25 оС
атмосферное давление	60-106,7 кПа (460-800 мм. рт. ст.)
Габаритные размеры сигнализатора не более	Ø39х95 мм
Масса сигнализатора не более	50 г

Комплектация

• Сигнализатор напряжения для работы с земли СНЗ 6-10 (с элементами питания «ААА» 2 шт.)
• Чехол
• Руководство по эксплуатации
