ШЭУ-35-1-1,6КФ штанга изолирующая оперативная универсальная

Назначение

Штанги электроизолирующие универсальные ШЭУ-15-1-1,0КФ, ШЭУ-35-1-1,6КФ, ШЭУ-110-2-2,2КФ, ШЭУ-220-3-3,7КФ, ШЭУ-330-3-3,8КФ с курсовым электроизолированным фонарем VONATEX^тм предназначены для использования в качестве изолирующих штанг для выполнения различных работ под напряжением в электроустановках до 330 кВ.
Совместно с дополнительными устройствами и приспособлениями универсальные штанги ШЭУ^® позволяют выполнять следующие работы:
● определять наличие/отсутствие напряжения на токоведущих частях электрооборудования 6–330 кВ совместно с указателем высокого напряжения УВНК-10Б-УНТЕХ и его модификациями;
● проверять совпадение фаз 3–20 кВ с помощью специальных фазировочных насадок (указатель проверки совпадения фаз УПСФ-10-УНТЕХ и его модификации);
● различать рабочее и наведенное напряжение с помощью указателя высокого напряжения УВНК-10Б-УНТЕХ (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10-УНТЕХ и указателей низкого напряжения УНВЛ-0,4-УНТЕХ или УНВЛ-0,4М-УНТЕХ с земли на ВЛ 0,4–35 кВ;
● освещать рабочую зону с помощью курсового фонаря VONATEX^тм.
Штанги ШЭУ-220-3-3,7КФ и ШЭУ-330-3-3,8КФ с дополнительными звеньями позволяют также выполнять с поверхности земли следующие работы:
● обрезать веток и сучьев деревьев вблизи проводов ВЛ (совместно со специальными пилами и секаторами);
● спиливать ветки и сучья вблизи ВЛ специальной пилой ШЭУП;
● снимать посторонние предметы с проводов и шин.
Для присоединения различных приспособлений штанги ШЭУ на напряжение 6–330 кВ в основном исполнении снабжены стальным резьбовым наконечником.

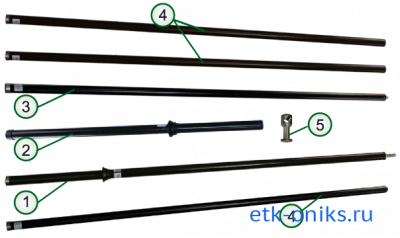

Комплектующие звенья и принадлежности универсальных электроизолирующих штанг ШЭУ на напряжение 6–330 кВ

1 — электроизолирующая штанга на напряжение до 15 кВ;
2 — электроизолирующая штанга на напряжение до 35 кВ;
3 — штанга-насадка на 110 кВ (длина 0,9 м);
4 — штанга-насадка электроизолирующая (длина 1,0 м);
5 — штанга-удлинитель с дополнительным ограничительным кольцом;
6 — штанга-удлинитель;
7 — насадка для оперативных переключений из полиамида;
8 — насадка для оперативных переключений из дюралюминия.

Курсовой электроизолированный фонарь VONATEX

Технические характеристики штанг ШЭУ на напряжение 6–330 кВ

*Для повышения электробезопасности штанга ШЭУ-15-1-1,0КФ снабжается предохранительной электроизолирующей гайкой для резьбового наконечника.
Диаметр изолирующей части 31–33 мм; диаметр рукоятки — 30–36 мм.
Диаметр резьбы наконечника штанг в основном исполнении — М 14 мм.

Насадка оперативная из дюралюминия	Стальной резьбовой наконечник	Предохранительная электроизолирующая гайка

Комплектация поставки штанг ШЭУ на напряжение 6–330 кВ

Условия эксплуатации: — интервал рабочих температур от – 45 до + 45 ºС; — относительная влажность при +25 ºС до 98 %.
Средний срок службы штанг — 15 лет.
Гарантийный срок эксплуатации штанг — 3 года со дня продажи.

По согласованию дополнительно поставляются:
● приспособление для снятия предохранителей;

● указатель высокого напряжения УВНК-10Б-УНТЕХ;

● измерительная рулетка;

● очки защитные.
