ЩОП-1700СПВ-ОНИКС щит диэлектрический стеклопластиковый В1700хД600хШ600 мм (вертикальный)

Щит диэлектрический ЩОП-1700СПВ-ОНИКС стеклопластиковый В1700хД600хШ600 мм (вертикальный)

Назначение

Щит ограждения переносной стеклопластиковый предназначен для использования в качестве дополнительного электрозащитного средства в электроустановках напряжением до 10 кВ включительно для предотвращения случайного приближения и прикосновения к токоведущим частям, находящимся под напряжением и расположенным вблизи места выполнения работ, ограждения проходов в помещениях, куда вход работающим запрещен, предотвращения включения аппаратов. Щит диэлектрический стеклопластиковый ЩОП-1700СПВ-ОНИКС (далее - щит) изготовлен из электроизоляционного стеклопластика СПП-ЭП.

Комплектность

Основные сведения о щите переносном ЩОП:

• Щиты (ширмы, переносное защитное ограждение стеклопластиковое) применяются для временного ограждения токоведущих частей, находящихся под напряжением. Для предотвращения входа на соответствующие участки РУ (ограждение входа в ячейки, камеры, проходы).


• Щиты диэлектрические изготовлены из стеклопластика, без применения металлических крепежных деталей в соответствии с требованиями "Инструкции по применению и испытанию средств защиты, используемых в электроустановках . Щиты ограждения диэлектрические, нормы." (Приказ Минэнерго России от 30.06.2003 N 261) (есть внутренние металлические соединения без доступа с внешней стороны)

• Конструкция щита прочная и устойчивая, исключающая его деформацию и опрокидывание.

• Высота щита по нормативам должна быть не менее 1,7 м, а расстояние от нижней кромки до пола - не более 100 мм., но под заказ можем изготавливать любые размеры. Внимательно проверяйте требуемые характеристики!

• Для удобства транспортировки и хранения, опоры (подставки) выполнены съемными.

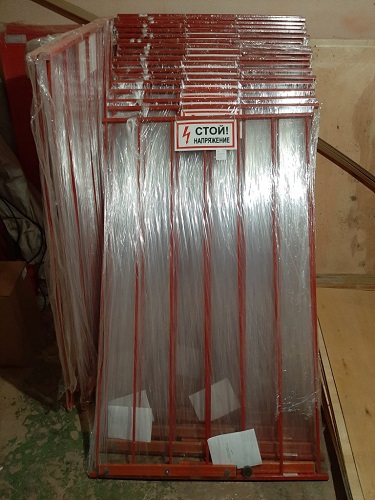

• На щитах укреплены предупреждающие плакаты "СТОЙ! НАПРЯЖЕНИЕ" или нанесены соответствующие надписи.

• Климатическое исполнение «У» категории 1 по ГОСТ 15150.

• Длительно допустимая рабочая температура от -60 до +90 С.

• Электрическая прочность стеклопластика 2,5 кВ/см.

•  Электрическое сопротивление 50 Мом/м

Технические характеристики.

• Габаритные размеры, В1700хД600хШ600мм*
• Масса, кг, не более 10,0

Правила эксплуатации.

• В эксплуатации щиты не испытывают. Их осматривают не реже 1 раза в 6 мес., а также непосредственно перед применением. При осмотрах следует проверять прочность соединения частей, их устойчивость и прочность деталей, предназначенных для установки или крепления щитов, наличие плакатов и знаков безопасности.

• При установке щитов, ограждающих рабочее место, должны выдерживаться расстояния до токоведущих частей, находящихся под напряжением, согласно "Межотраслевым правилам охраны труда (правилам безопасности) при эксплуатации электроустановок". В электроустановках 6 - 10 кВ это расстояние при необходимости может быть уменьшено до 0,35 м.

• Щиты должны устанавливаться надежно, но они не должны препятствовать выходу персонала из помещения при возникновении опасности.

• Не допускается убирать или переставлять до полного окончания работы ограждения, установленные при подготовке рабочих мест.

Требования по технике безопасности.

• Работа с использованием щита диэлектрического должна производиться в соответствии с «Инструкцией по применению и испытанию средств защиты, используемых в электроустановках.
• При хранении и перевозках щит должен быть защищен от механических повреждений.
• Перед каждым применением должен пройти технический осмотр внешнего состояния на предмет отсутствия трещин, сколов, и других внешних повреждений.

Техническое обслуживание.

• Ежедневное обслуживание заключается в очистке поверхности от загрязнений мягкой влажной материей (тряпкой).
• Хранить щит требуется под навесом. При хранении и перевозках щит должен быть защищен от механических повреждений.

Гарантии изготовителя.

• Гарантийный срок эксплуатации щита – 24 месяца с момента продажи, но не более 30 месяцев с момента изготовления, при соблюдении потребителем условий хранения и эксплуатации изделия. Срок эксплуатации – до 7 лет.
