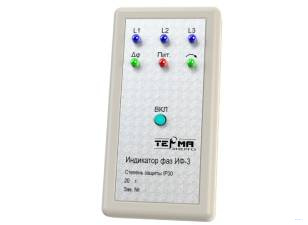

ИФ-3 индикатор фаз для ИН3-10
.jpg "Фото ИФ-3 индикатор фаз для ИН3-10 etk-oniks.ru")
Артикул:
Н0000035638
Индикатор фаз ИФ-3 предназначен для определения одноимённых фаз («горячая» фазировка) и последовательности фаз в РУ 6-35 кВ и работает совместно с устройствами индикации напряжения серии ИН 3-10.
Подробнее
9 301.89 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Описание
Индикатор фаз ИФ-3 для ИН3-10
Индикатор фаз ИФ-3 предназначен для определения одноимённых фаз («горячая» фазировка) и последовательности фаз в РУ 6-35 кВ и работает совместно с устройствами индикации напряжения серии ИН 3-10.Порядок работы
Для проверки работоспособности схемы прибора и батареи нажать кнопку ВКЛ. Если загорелся светодиод ПИТАНИЕ, то прибор готов к работе.
Для проверки совпадения фаз в разных ячейках РУ нужно снять защитные планки на обоих блоках ИН 3-10(Р)-00 и соединить испытуемые одноимённые фазы, например L1, на блоках ИН 3-10(Р)-00 с прибором кабелями, входящими в комплект поставки.
Первый кабель подключить в контрольное гнездо L1 на блоке ИН 3-10(Р)-00 первой ячейки и гнездо L1 на приборе. Второй кабель подключить в контрольное гнездо L1 на блоке ИН 3-10(Р)-00 второй ячейки и гнездо L2 на приборе.
Нажать кнопку ВКЛ. Должны загореться светодиоды L1, L2 на приборе, которые подтверждают поступление сигналов от ИН 3-10(Р)-00 по каждому кабелю, и светодиод ПИТ, что означает нормальный заряд батарейки.
Если при этом загорается светодиод, то фазы L1 в ячейках совпадают. Если светодиод не горит, то фазы L1 в ячейках разные. Аналогично проверяются фазы L2, L3 в ячейках.
Для определения правильной последовательности фаз необходимо соединить контрольные гнезда блока индикатора напряжения ИН 3-10(Р)-00 с гнёздами L1, L2, L3 прибора кабелями, входящими в комплект поставки прибора.
Снять защитную планку на блоке ИН 3-10(Р)-00, кабель с жёлтой меткой вставить в одноимённые гнёзда L1 на блоке индикатора напряжения и приборе, кабель с зелёной меткой вставить в гнёзда L2 и кабель с красной меткой вставить в гнёзда L3.
Нажать кнопку ВКЛ. Должны загореться светодиоды L1, L2, L3 на приборе, которые подтверждают поступление сигналов от ИН 3-10(Р)-00 по каждому кабелю, и светодиод ПИТ, что означает нормальный заряд батарейки.
Если при этом загорается светодиод на приборе, то последовательность фаз в ячейке правильная. Если светодиод не горит, то последовательность фаз неверна.
При заказе индикатора фаз ИФ-3 указывать тип устройства индикации напряжения серии ИН 3-10, т.к. блок индикации, ШГВ 97×97×49 мм, и блок индикации, ШГВ 75×31×35 мм, имеют разные разъёмы для подключения ИФ-3.
