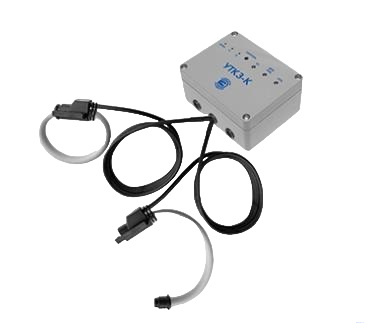

УТКЗ-К указатель прохождения тока короткого замыкания для кабельных линий
Артикул:
КЗ00.К0000000
Указатель прохождения тока короткого замыкания УТКЗ-К предназначен для обнаружения междуфазного короткого замыкания в кабельных линиях высокого напряжения.
Подробнее
22 931.18 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Характеристики
|
Масса, кг
|
0.6 |
Описание
Указатель прохождения тока короткого замыкания для кабельных линий УТКЗ-К
Указатель прохождения тока короткого замыкания УТКЗ-К предназначен для обнаружения междуфазного короткого замыкания в кабельных линиях высокого напряжения.
- УТКЗ-К — указатель прохождения тока короткого замыкания для кабельных линий высокого напряжения в котором в качестве датчиков тока используются разъемные датчики (катушки Роговского.)
- УТКЗ-К осуществляет измерение токов, протекающих по 2-м фазам контролируемой линии.
- Переход в режим КЗ (срабатывание) из «дежурного» режима происходит в случае если среднеквадратичное значение тока за 50 мс в любой из фаз линии превышает уровень срабатывания.
- Далее в течение 5с УТКЗ-К ожидает отключения линии:
2. Если питание УТКЗ-К осуществляется от другой линии (метод возврата — по току), отключение линии фиксируется по факту падения тока в линии до минимального значения.
- Если отключения не произошло, это воспринимается как ложное срабатывание, и УТКЗ-К возвращается в «дежурный» режим.
- Если произошло отключение, УТКЗ-К остается в состоянии КЗ.
- Возврат из режима КЗ в «дежурный» режим происходит автоматически через 25 с после включения линии при условии, что за это время не было бросков тока, превышающих уровень срабатывания.
| Сигнализация «дежурного» режима: |
1. Непрерывное свечение светодиода «СЕТЬ». 2. Замкнутые контакты «COM» и «NC» на клеммах «КОНТРОЛЬ ТМ». 3. Свечение светодиода «ДЕЖ РЕЖ» при нажатии кнопки «КОНТРОЛЬ» |
| Сигнализация режима КЗ: |
1. Мигание светодиода «СЕТЬ» с частотой 1 Гц. 2. Замкнутые контакты «COM» и «NO» на клеммах «КОНТРОЛЬ ТМ». 3. Свечение светодиода «КЗ» при нажатии кнопки «КОНТРОЛЬ» |
| Сигнализация обрыва датчика тока | мигание светодиода «СЕТЬ» с частотой 20 Гц |
| Возврат в «дежурный» режим | 1. По напряжению. |
| 2. По току. | |
| 3. По таймеру. | |
| 4. По нажатию кнопки «Сброс» (ручной возврат). | |
| Максимальное коммутируемое напряжение переменного (постоянного) тока на клеммах «КОНТРОЛЬ ТМ», В, не более | 250 (220) |
| Максимальная величина силы переменного и постоянного тока, коммутируемого контактами на клеммах «КОНТРОЛЬ ТМ», А, не более | 62,5 (30) |
| Уровень срабатывания, диапазон 1 (диапазон 2), А | от 100 до 1500, шаг 100 (от 10 до 150, шаг 10) |
| Минимальное значение тока в жиле кабеля, диапазон 1 (диапазон 2), А | 25 (2,5) |
| Минимальная длительность импульса тока КЗ (T1), мс | 50 |
| Максимальное время на отключение сети (T2), с | 5 |
| Время автоматического возврата в дежурный режим после появления питания УТКЗ (T3), с | 25 |
| Время автоматического возврата в дежурный режим после КЗ (T4), ч | 1, 6, 12, 24 |
| Время блокировки КЗ при длительном сигнале КЗ (T5), с | 5 |
| Время возможности фиксации КЗ после отключения питания УТКЗ (T6) с, не менее | 1 |
| Время возможности контроля состояния УТКЗ после отключения питания (T7), суток (при длительности нажатия кнопки «Контроль» не более 1с и количестве нажатий не более 6) , не менее | 3 |
| Диапазон напряжения сети переменного тока | от минус 40 до плюс 50 |
| Диапазон рабочих температур, °С | 25 (2,5) |
|
Мощность, потребляемая от сети переменного тока 220В, 50 Гц , Вт, не более |
10 |
| Габаритные размеры с упаковкой, мм, не более | 220х220х65 |
| Масса с упаковкой, кг, не более | 0,6 |
Комплект поставки:
- Указатель прохождения тока короткого замыкания УТКЗ-К — 1 шт
- Разъемный датчик тока — 2 шт
- Предохранитель 0,25А х 250В, 5,2мм х 20мм — 1 шт
- Зажим винтовой 1,0 - 2,5мм2 — 4 шт
- Кабельная стяжка — 2 шт
- Винт М4х20 — 4 шт
- Гайка М4 — 4 шт
- Шайба ⌀4 — 4 шт
- Уплотнитель корпуса — 1 шт
- Руководство по эксплуатации — 1 шт
- Упаковка — 1 шт
