УВНБУ-РС «МЕМ» BLE 6-35 указатель высокого напряжения с двухзвенной штангой

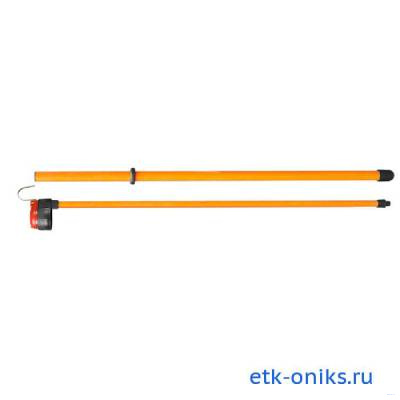

Указатель высокого напряжения УВНБУ-РС «МЕМ» BLE 6-35 с двухзвенной штангой

Указатель высокого напряжения УВНБУ-РС «МЕМ» BLE 6-35 с 2-х-звенной штангой относится к основным средствам защиты от поражения электрическим током (электрозащитным средствам) и предназначен для определения наличия/отсутствия напряжения на токоведущих частях электроустановок переменного тока 6-35 кВ. Дополнительной функцией указателя является определение наличия/отсутствия напряжения без непосредственной связи с токоведущими частями (бесконтактный способ).

Технические характеристики УВНБУ-РС

Наименование	6-35 кВ
Напряжение индикации указателя, кВ, не более	1,5
Двухзвенная штанга
Габаритные размеры отдельных частей указателя
Рабочая часть с индикаторной частью, не более, мм	105х85х 680
Длина рукоятки, мм	120
Длина изолирующей части, мм	1015
Габаритные размеры указателя в чехле, не более, мм	700х90х110
Масса, кг, не более	0,6

Устройство и принцип работы указателя

Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией и состоит из рабочей части, совмещенной с индикаторной частью и изолирующей части с рукояткой (изолирующей штанги). Указатель имеет в своем составе часы реального времени и память событий. Часы реального времени ведут непрерывный подсчет времени и даты в течение всего срока эксплуатации указателя.

Память событий служит для хранения информации о событии с привязкой ко времени, когда это событие произошло. Указатель обеспечивает режим самоконтроля. После нажатия кнопки «Тест» запускается процедура проверки указателя в следующей последовательности:
-проверка часов;
-проверка цепей контактного режима индикации;
-проверка цепей бесконтактного режима индикации (при отсутствии запрета бесконтактного режима).

После завершения проверки указатель переходит в дежурный режим, который индицируется непрерывным свечением зеленого светодиода. Через каждые 10 с появляются одиночные звуковые и световые (красных светодиодов) сигналы длительностью около 100 мс. Через 1 мин. указатель переходит в пассивный режим, обеспечивающий минимальное энергопотребление, зеленый светодиод гаснет, при этом указатель сохраняет готовность к работе.

В дежурном режиме указатель осуществляет контроль напряжения батареи по 2-м уровням:- если напряжение батареи ниже 2,6 В, зеленый светодиод начинает мигать с частотой 0,5 Гц, сигнализируя о необходимости замены батареи, при этом указатель продолжает функционировать;- если напряжение батареи ниже 2,4 В, непрерывно светится один красный светодиод, эксплуатация указателя невозможна до замены батареи.

Подготовка к работе

Вынуть указатель из чехла и произвести его внешний осмотр. При отсутствии отметки об эксплуатационных испытаниях, истекшем сроке испытаний или обнаружении повреждений применение указателя запрещается!

Если изолирующая штанга составная, собрать, если телескопическая — вытянуть составные звенья на всю длину. Соединить между собой рабочую часть и изолирующую штангу (изолирующую часть с рукояткой). Нажать кнопку «Тест», проконтролировать наличие сигналов самоконтроля и сигнала наличия питания, а также сигналов самоконтроля через каждые 10 с, что свидетельствует об исправном техническом состоянии указателя. Если мигает зеленый светодиод или непрерывно светится один красный светодиод, элементы питания следует заменить. Дополнительно убедиться в работоспособности указателя можно путем кратковременного прикосновения контакта-наконечника указателя к токоведущим частям электроустановки, заведомо находящимся под напряжением или с помощью проверочного устройства УПУВН-1.

Внимание! В состоянии поставки бесконтактный режим указателя выключен.

Для определения включенного режима необходимо нажать кнопку «Тест», при этом появится следующая последовательность светозвуковых сигналов:
- 3-х кратное одновременное мигание красных светодиодов — только контактный режим;
- 3-х кратное одновременное, затем 3-х кратное попеременное мигание красных светодиодов — контактный и бесконтактный режимы.

При необходимости переключения бесконтактного режима нажать и удерживать кнопку «Тест» в течение 5с, при этом:- отобразится действующий на этот момент режим,- пауза около 2с. 3 - прозвучит два коротких звуковых сигнала, свидетельствующих о том, что режим переключен и кнопку «Тест» необходимо отпустить.

Порядок работы указателя высокого напряжения

Для определения наличия (отсутствия) напряжения взяться за рукоятку изолирующей штанги и прикоснуться контактом-наконечником указателя к контролируемой токоведущей части электроустановки. Хотя указатель подает сигнал о наличии напряжения на расстоянии от токоведущей части, непосредственный контакт с ней указателя является обязательным!

При наличии больших наведенных напряжений следует использовать указатель только в контактном режиме. Наличие напряжения на токоведущей части электроустановки индицируется прерывистыми красным световым и звуковым сигналами. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемой токоведущей частью электроустановки должно быть не менее 5 с (при отсутствии сигнала). Отсутствие сигналов индикации (в присутствие сигналов наличия питания и самоконтроля) свидетельствует об отсутствии рабочего напряжения на токоведущей части электроустановки.

По окончании работ разъединить рабочую часть и изолирующую штангу, уложить их в чехол. Считывание протокола событий из памяти указателя для сохранения его в базе данных мобильного устройства, осуществляется через беспроводное соединение Bluetooth LE при помощи приложения «УВНБУ МЕМ BLE».

Комплектность указателя УВНБУ-РС

Наименование	6-35 кВ				10- 110 кВ	35-110 кВ	35-220 кВ
	Базовый	2-х звенная штанга	Телескопическая штанга	Удлиненный щуп
Рабочая часть с индикаторной частью  (с элементами питания ААА 2 шт)	1
Штанга изолирующая	1			1
Штанга изолирующая телескопическая			1
Звено штанги изолирующей с рукояткой		1			1	1	1
Звено штанги изолирующей верхнее		1			1	1	1
Звено штанги изолирующей промежуточное							1
Руководство по эксплуатации	1
Чехол	1
