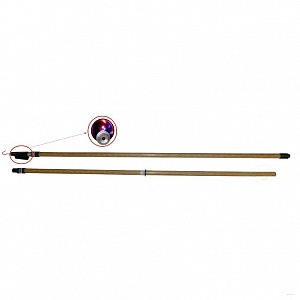

УВН-220 СЗ КБ указатель высокого напряжения
Артикул:
Э000021363
5 161.19 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Купить в 1 клик
Характеристики
|
Тип указателей
|
Указатели высокого напряжения |
|
Назначение
|
Указатели высокого напряжения |
|
Номинальное рабочее напряжение указателей, кВ
|
220кВ |
|
Тип индикации указателей
|
светозвуковая |
|
Метод измерения
|
контактно-бесконтактный |
|
Определение полярности постоянного тока
|
Нет |
|
Определение фазы переменного тока
|
Нет |
|
Количество полюсов
|
1 |
|
Порог срабатывания индикации не более, кВ
|
8,75 |
|
Серия
|
УВН-220 |
Описание
Указатель высокого напряжения УВН-220 СЗ КБ
Указатель высокого напряжения комбинированный контактно бесконтактный УВН-220 СЗ КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока, кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 35 кВ. частотой 50 и 60 Гц, при температуре от - 45°С до +45°С и относительной влажности воздуха не выше 80% (при температуре +25°С).
Указатель УВН-220 СЗ КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения двумя способами - контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести по фазное определение напряжения касанием токоведущих частей. Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика. С помощью бесконтактной части указателя можно с земли определить наличие напряжения 35 - кВ. Принцип действия контактной части указателя основан на преобразовании электрических сигналов в светозвуковые.
Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части указателя встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной частей.
Технические характеристики
| Параметр | Значение |
|
Минимальное напряжение, при котором срабатывает индикация контактной части, не более, кВ |
8,7 |
|
Максимальное рабочее напряжение, кВ |
220 |
|
Рабочий диапазон температуры окружающей среды, °С |
от -45°С до +45°С |
| Методы измерения |
контактный, бесконтактный |
| Методы измерения |
контактный, бесконтактный |
| Виды индикации: |
Световая: импульсная, красная |
| Звуковая: прерывистая | |
| Напряжение питания, В | 3 |
| Источник питания указателя |
один элемент СR.-123A фирмы Раnasoniс напряжением 3 В емкостью870мА/ч |
| Величина рабочего тока, мА | 7 |
| Масса указателя, кг не более | 2 |
