УВН-35-330 СЗ указатель высокого напряжения

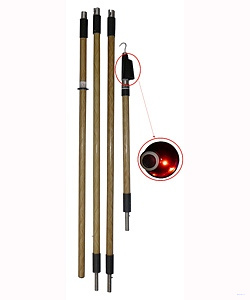

Указатель высокого напряжения УВН-35-330 СЗ

Указатель высокого напряжения УВН-35-330 СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220,330 кВ, частотой 50 и 60 Гц, при температуре от - 45°С до +45°С и относительной влажности воздуха не выше 80% (при температуре+25°С).

Описание устройства

Указатель УВН-35-330 СЗ относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей. Указатель работает без применения заземляющего тросика. Принцип указателя основан на преобразовании электрических сигналов в светозвуковые. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения. Указатель обладает возможностью самопроверки.

Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки СR-123 Panasonic, напряжением ЗВ ,емкостью 1500 мА/ч. Низкая величина рабочего тока - 7 мА в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет. Рабочая часть указателя выполнена из ПВХ обеспечивающая нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающего надежную изоляцию.

Характеристики

• Максимальное  рабочее  напряжение кВ 330
• Номинальные проверяемые напряжения 35, 110, 220, 330 кВ;
• Напряжения индикации не более 8,75 кВ;
• Метод измерения контактный;
• Виды индикации:светозвуковая, импульсная
• Количество звеньев в рабочем положении (включая рукоятку): при 35 кВ 1шт., при 110 кВ. 2шт., при 220,330 кВ 3шт.
• Длина изолирующей части: при 35 кВ. не менее 900 мм., при 110 кВ. не менее 2000 мм., при 220,330 кВ. не менее 3150 мм.
• Длина рукоятки 800 мм.
• Общая длина указателя в сборе при 35 кВ. не менее 1700 мм., при 110 кВ. не менее 2500 мм., при 220,330 кВ. не менее 4100 мм.
• Габаритные размеры в транспортном виде, мм 1800 х 180 х 100
• Масса не более, кг. 3
