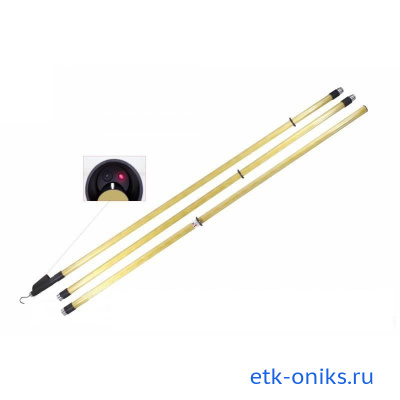

УВН-35-220Э указатель высокого напряжения
Артикул:
ET-UVN136
Указатель УВН 35-220Э относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей. Указатель работает без применения заземляющего провода.
Подробнее
6 548.65 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Характеристики
|
Тип указателей
|
Указатели высокого напряжения |
|
Базовая единица
|
шт |
|
Назначение
|
Указатели высокого напряжения |
|
Номинальное рабочее напряжение указателей, кВ
|
220кВ |
|
Тип индикации указателей
|
световая |
|
Метод измерения
|
контактный |
|
Определение полярности постоянного тока
|
Нет |
|
Определение фазы переменного тока
|
Нет |
|
Количество полюсов
|
1 |
|
Порог срабатывания индикации не более, кВ
|
8,75 |
|
Масса, кг
|
2.6 |
|
Серия
|
УВН-35-220 |
Описание
Указатель УВН-35-220Э высокого напряжения
Указатель высокого напряжения УВН 35-220Э предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35,110,220 кВ, частотой 50 Гц, при температуре от – 45°С до +45°С и относительной влажности воздуха не выше 98% при температуре +25°С.Указатель УВН 35-220Э относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей. Указатель работает без применения заземляющего провода.
Принцип и порядок работы указателя
Принцип работы указателя основан на преобразовании электрических сигналов в световые.Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить световой сигнал за счет его направленного распространения. Указатель имеет возможность самопроверки работоспособности.
Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-2354, напряжением 3В, емкостью 550 мА/ч.
Низкая величина рабочего тока - 4,0 мА в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя выполнена из пластика AБC, обеспечивающего нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из стеклопластика, обеспечивающего надежную изоляцию.
Характеристики
| Рабочее напряжение | 35 | 110 | 220 кВ |
| Порог индикации | 8,75 | 8,75 | 8,75 кВ |
| Виды индикации | световая-импульсная |
| Метод измерения | контактный |
| Источник питания | Есть |
|
Длина головки указателя с наконечником |
220 мм |
| Длина рукоятки | 200 | 600 | 800 мм |
| Длина изолирующей части | 1000 | 1800 | 2800 мм |
| Длина штанги | 1200 | 2400 | 3600 мм |
| Количество звеньев | 3 шт |
| Габаритные размеры в упаковке | 1400х160х70 мм |
| Погодные условия эксплуатации |
-45 +45 Сº, относительная влажность не выше 98% при +25 С° |
| Вес | 3,1 кг |
Комплектация
|
Рабочая часть УВН 35-220Э |
1 шт |
|
Изолирующая штанга с маркировкой 35кВ с резьбой М12 |
1 шт |
|
Изолирующая штанга с маркировкой 35-110кВ с резьбой М20 |
1 шт |
|
Изолирующая штанга с маркировкой 35-220кВ с резьбой М20 |
1 шт |
|
Паспорт и инструкция |
1 экз |
|
Чехол |
1 шт |
