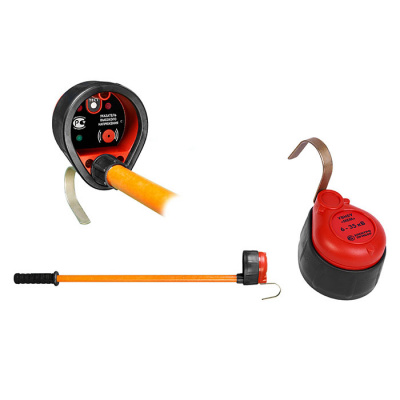

УВНБУ-6-35 указатель высокого напряжения универсальный (со штангой телескопической для установки с земли
Масса (кг)
|
0 |
Тип указателей
|
Указатели высокого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
35 |
Тип индикации указателей
|
светозвуковая |
Метод измерения указателей
|
контактно-бесконтактный |
Назначение
Предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 6-35 кВ при непосредственной связи с этими частями (контактный способ). Дополнительной функцией указателя является определение наличия (отсутствия) напряжения без непосредственной связи с токоведущими частями (бесконтактный способ). Наличие переменного напряжения индицируется звуковым и световым сигналами. Указатель автоматически переходит в режим индикации при соприкосновении контакта-наконечника с токоведущей частью, находящейся под напряжением. В остальное время указатель постоянно готов к работе в пассивном энергосберегающем режиме. Имеет режим самоконтроля и индикацию разряда батареи. Поставляется в комплекте со штангами соответствующего класса напряжения.
Модификация УВНБУ М имеет дополнительную функцию резервного определения наличия (отсутствия) напряжения при полностью разряженном или отсутствующем автономном источнике питания.
Технические характеристики
Номинальное напряжение электроустановки, кВ | 6-35 | |
Напряжение индикации в контактном режиме, кВ, не более | 1,5 | |
Расстояние срабатывания в бесконтактном режиме (в зависимости от величины напряжения), см | 5-40 | |
Звуковой сигнал в контактном режиме | непрерывный | |
Звуковой сигнал в бесконтактном режиме | прерывистый | |
Напряжение питания, В | 3 | |
Ток, потребляемый от элементов питания, мА, не более | 80 | |
Громкость звукового сигнала, дБ, не менее | 70 | |
Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
от -30 до +40 до 98 |
|
Габаритные размеры, мм, не более | 80х150 | |
Масса, кг, не более | 0,42 | |
Срок службы, лет, не менее | 5 |
Технические данные
Масса (кг)
|
0 |
Тип указателей
|
Указатели высокого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
35 |
Тип индикации указателей
|
светозвуковая |
Метод измерения указателей
|
контактно-бесконтактный |
Определение полярности постоянного тока
|
нет |
Определение фазы переменного тока
|
нет |
Количество полюсов
|
1 |
Порог срабатывания индикации не более, кВ
|
1,5 |
