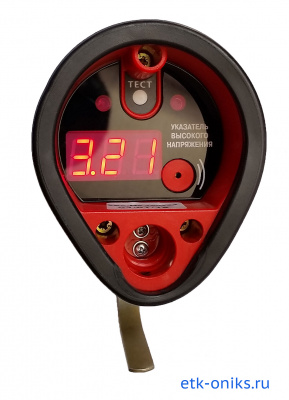

ВИЗОР 10-110кВ указатель высокого напряжения
Масса (кг)
|
12 |
Тип указателей
|
Указатели высокого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
110 |
Тип индикации указателей
|
цифровая, звуковая |
Метод измерения указателей
|
контактный |
Характеристика
Указатель относится к основным средствам защиты от поражения электрическим током (электрозащитным средствам) и предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока от 10 до 110кВ при непосредственной связи с этими частями. При наличии напряжения на токоведущих частях электроустановки, превышающего напряжение индикации, указатель осуществляет световую и звуковую индикацию. Дополнительной функцией указателя является отображение величины напряжения на 3-х разрядном цифровом индикаторе. Указатель обеспечивает самоконтроль и отображение напряжения встроенного источни-ка питания после нажатия кнопки «Тест».
Технические данные
Напряжение индикации, не более, кВ |
2,5 |
Диапазон отображение величины напряжения, кВ |
от 0,5 до 65 |
Номинальное напряжение встроенного источника питания, В |
3 (1,5 х 2) |
Минимальное напряжение источника питания, В |
2,4 |
Масса указателя без упаковки не более, кг |
1,2 |
Габаритные размеры указателя не более, мм |
85х160х105 |
Условия эксплуатации: | |
температура окружающего воздуха, оС: |
от -30 до +50 |
относительная влажность воздуха при 25 о, %: |
до 98% |
Технические данные
Масса (кг)
|
12 |
Тип указателей
|
Указатели высокого напряжения |
Номинальное рабочее напряжение указателей, кВ
|
110 |
Тип индикации указателей
|
цифровая, звуковая |
Метод измерения указателей
|
контактный |
Определение полярности постоянного тока
|
нет |
Определение фазы переменного тока
|
нет |
Количество полюсов
|
1 |
Порог срабатывания индикации не более, кВ
|
2,5 |
