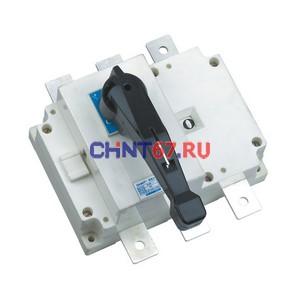

NH40-1250/3W, 3P, 1250А выносная рукоятка управления, выключатель-разъединитель (CHINT)
Артикул:
393282CHINT
Предназначены для коммуникации силовых электрических цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50Гц и постоянного тока на номинальное напряжение до 440 В .
Подробнее
104 364.16 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Описание
Выключатели-разъединители (рубильники) NH40 предназначены для коммуникации силовых электрических цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50Гц и постоянного тока на номинальное напряжение до 440 В .
Используются для установки в низковольтные комплектные устройства, как ВРУ жилых и промышленных зданий, распределительные шкафы, ящики управления и другие.
Условия эксплуатации
- Температура окружающего воздуха: от - 25°C до + 40°C;
- Высота над уровнем моря: до 2000 м;
- Относительная влажность: не более 50 % при температуре окружающего воздуха 40°C в месте установки, при более низкой температуре относительная влажность может быть выше. Например, при температуре 20°C относительная влажность может быть 90%. Во избежание выпадения конденсата на поверхности изделия вследствие перепадов температур следует принять специальные меры.
- Степень загрязнения: 3.
Преимущества
- Гарантированное разъединение (Индикация положения контактов).
- Простота монтажа.
- Высокая электрическая и механическая износостойкость.
Технические характеристики.
| NH40-315-3150 | |||||||||||
| Условный тепловой ток Ith, А | 315 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| Номинальное напряжение изоляции Ui , В | 800 | ||||||||||
| Электрическая прочность изоляции, В | 6200 | ||||||||||
| Импульсное выдерживаемое напряжение Uimp , кВ | 12 | ||||||||||
| Номинальный рабочий ток Iе,А | 380 В | AC-21 (DC-21, 220 В) | 315 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 (DC-22, 220 В) | 315 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 (DC-23, 220 В) | 315 | 400 | 630 | 800 | 800 | 800 | 1000 | 1000 | 1000 | ||
| 660 В | AC-21 (DC-21, 440 В) | 315 | 400 | 500 | 800 | 800 | 1000 | 1600 | 1600 | 2000 | |
| AC-22 (DC-22, 440 В) | 200 | 250 | 315 | 800 | 800 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 (DC-23, 440 В) | 125 | 160 | 200 | 315 | 400 | 400 | 500 | 500 | 630 | ||
| Номинальная мощность по AC-23,кВт | 400 В | 160 | 220 | 315 | 450 | 450 | 450 | 450 | 450 | 450 | |
| 690 В | 185 | 185 | 185 | 475 | 475 | 475 | 475 | 475 | 475 | ||
| Номинальный кратковременно допустимый ток Icw, кА | 400 В | 20 | 20 | 25 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Номинальная наибольшая включ. способность Icm, А | 400 В | 3150 | 4000 | 6300 | 3000 | 3750 | 4800 | 6000 | 7500 | 9450 | |
| Номинальная наибольшая отключ. способность Icn, А | 2520 | 3200 | 5040 | 3000 | 3750 | 4800 | 6000 | 7500 | 9450 | ||
| Стандарт | ГОСТ Р 50030.3(МЭК 60947-3) | ||||||||||
| Степень защиты | IP00 | ||||||||||
| Механическая износостойкость,циклов | 12000 | 4000 | 2500 | ||||||||
| Электрическая износостойкость при 400 В,циклов | 1000 | 200 | |||||||||
| Рабочее усилие для органа управления,Н | 65-100 | 200-300 | |||||||||
Обзор монтажа
Габаритные и установочные размеры,мм
NH40 от 1000 А до 1600 А
| Ток / число полюсов | А | B | C | J | G | N | R | O | U | Y |
| 1000A/3 | 378 | 316 | 240 | 192.5 | 353 | 20 | 60 | 35 | 240 | 48 |
| 1250A/3 | 378 | 356 | 240 | 192.5 | 353 | 35 | 70 | 40 | 246 | 48 |
| 1600A/3 | 378 | 356 | 240 | 192.5 | 353 | 35 | 80 | 40 | 246 | 48 |
| 1000A/4 | 498 | 316 | 240 | 252.5 | 473 | 20 | 60 | 35 | 240 | 48 |
| 1250A/4 | 498 | 356 | 240 | 252.5 | 473 | 35 | 70 | 40 | 246 | 48 |
| 1600A/4 | 498 | 356 | 240 | 252.5 | 473 | 35 | 80 | 40 | 246 | 48 |
