NA1-6300-5000M/3P AC220В тип М (R) воздушный автоматический выключатель выдвижной (CHINT)
Артикул:
101230CHINT
Автоматические выключатели серии NA1-6300-5000M/3P AC220В предназначен для сетей переменного тока частоты 50/60 Гц., номинального напряжения 220В с номинальным током до 5000А.
Подробнее
1 943 024.35 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Характеристики
|
Базовая единица
|
шт |
|
Серия
|
NA1 |
Описание
Воздушный автоматический выключатель выдвижной NA1-6300-5000M/3P AC220В тип М (R) (CHINT)
Автоматические выключатели серии NA1-6300-5000M/3P AC220В предназначен для сетей переменного тока частоты 50/60 Гц., номинального напряжения 220В с номинальным током до 5000А. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания в т.ч. при однофазных замыканиях на землю.Благодаря наличию в выключателях многофункциональных блоков защиты на базе микропроцессорных блоков, допускается применение в КТП и ГРЩ систем распределения и защиты сетей промышленных предприятий, жилых и административных зданий, особенно в оборудовании распределения и защиты систем электроснабжения высотных зданий.
Серии автоматических выключателей NA1 включают в себя 5 типоразмеров.
Стандарт соответствия: ГОСТ Р 50030.2 (IEC/EN 60947-2).
Условия эксплуатации
- Диапазон температур: -25°С до 40°С, температура +35°С и выше не может непрерывно воздействовать более 24 часов
- Высота над уровнем моря: <2000m
- Степень загрязнения среды: 3
- Допустимая влажность: в месте установки выключателя относительная влажность воздуха не должна превышать 50% при температуре окружающей среды +40°С, более высокая влажность допустима при более низкой температуре, например влажность 90% допустима при температуре +20°С. Возможность применения в иных условиях должна согласовываться с изготовителем.
Технические характеристики
|
Тип |
NA1-6300 |
|
|
Номин. предел. наиб. откл. способность |
Icu=42кА 400В 85кА 690В |
|
|
Номин. рабочая наиб. откл. способность |
Ics=30кА 400В 75кА 690В |
|
|
Номин. кратковременно выдерж. ток |
Icw=30кА 400В 75кА/1c 690В |
|
|
Номинальный ток In (А) |
6300 |
|
|
Число полюсов |
3 |
|
|
Номинальное напряжение Ue (B) |
400.690 |
|
|
Номин. напряжение изоляции Ui (B) |
800 |
|
|
Номинальный ток полюса N In (A) |
100%In |
|
|
Фиксированное время откл. (мс) |
23-32 |
|
|
Микропроц. модуль |
Стандартный тип (М) |
- |
|
Телекоммуникац. тип (Н) |
- |
|
|
Износостойкость коммутационная |
5000 |
|
|
Износостойкость механическая |
без обслуживания 10000 циклов ВО |
|
|
с обслуживанием 20000 циклов ВО |
||
|
Способы монтажа шин |
горизонтальный, вертикальный |
|
|
Масса, кг |
202 |
|
|
Соответствие стандартам |
ГОСТ Р 50030.2 / IEC/EN 60947-2 |
|
диапазон температур |
-25°C / 40°C (температура +35°C и выше непрерывно не более 24 часа) |
|
номинальная частота, Гц |
50/60 |
Стандартная конфигурация типа М: микропроцессорный модуль, Расцепитель минимального напряжения, независимый расцепитель, двигатель
Полная схема для автоматических выключателей серии NA1 и совместимого к ним оборудования:

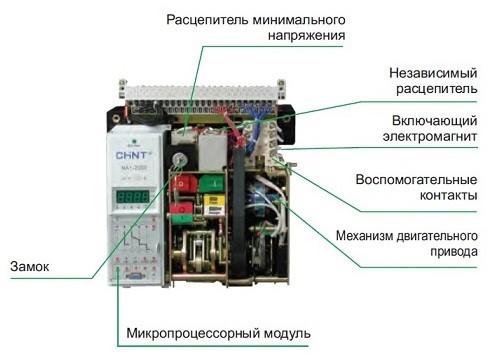

Конструкция
.jpg "const_pull")
