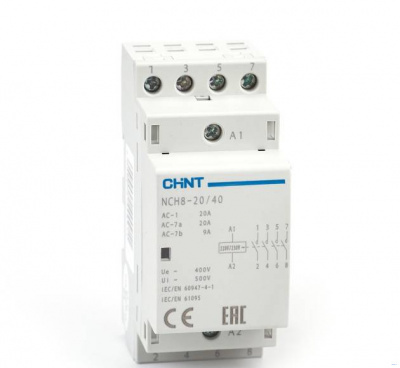

NCH8-25/40 25A 4НО AC220/230В 50Гц контактор модульный (CHINT)
.jpg "Фото NCH8-25/40 25A 4НО AC220/230В 50Гц контактор модульный (CHINT) etk-oniks.ru")
Артикул:
256089CHINT
Контакторы модульные NCH8 имеют компактный размер, крепятся на монтажную рейку простым защелкиванием и не требует дополнительных затрат времени и сил. Корпус выполнен из качественного негорючего пластика.
Подробнее
3 195.54 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Описание
Контактор модульный NCH8-25/40 25A 4НО AC220/230В 50Гц (CHINT)
Модульные контакторы серии NCH8-25/40 25A 4НО AC220/230В 50Гц предназначены для удаленной коммутации электрических цепей устройств без индуктивной нагрузки или с низкой индуктивной нагрузкой в зданиях промышленного и бытового назначения. Данные контакторы устанавливаются в цепях с номинальным электротоком частотой 50 Гц и рассчитаны на рабочее напряжение до 230 В.Контакторы модульные NCH8 имеют компактный размер, крепятся на монтажную рейку простым защелкиванием и не требует дополнительных затрат времени и сил. Корпус выполнен из качественного негорючего пластика.
Технические параметры
| Тип | Категория применения | Ui(В) | Ue(В~) | Тепловой ток (А) | Ie (A) | Управляемая мощность (кВт) |
| NCH8-20/20 | AC-1,AC-7a | 500 | 230 | 20 | 20 | 4 |
| NCH8-20/20 | AC-7b | 500 | 230 | 20 | 9 | 1,2 |
| NCH8-20/11 | AC-1,AC-7a | 500 | 230 | 20 | 20 | 4 |
| NCH8-20/11 | AC-7b | 500 | 230 | 20 | 9 | 1,2 |
| NCH8-20/02 | AC-1,AC-7a | 500 | 230 | 20 | 20 | 4 |
| NCH8-20/02 | AC-7b | 500 | 230 | 20 | 9 | 1,2 |
| NCH8-20/40 | AC-1,AC-7a | 500 | 400 | 25 | 20 | 10 |
| NCH8-20/22 | AC-1,AC-7a | 500 | 400 | 25 | 20 | 10 |
| NCH8-25/40 | AC-1,AC-7a | 500 | 400 | 25 | 25 | 16 |
| NCH8-25/22 | AC-1,AC-7a | 500 | 400 | 25 | 25 | 16 |
| NCH8-40/20 | AC-1,AC-7a | 500 | 230 | 63 | 40 | 7,5 |
| NCH8-40/11 | AC-1,AC-7a | 500 | 230 | 63 | 40 | 7,5 |
| NCH8-63/20 | AC-1,AC-7a | 500 | 230 | 63 | 63 | 12 |
| NCH8-63/11 | AC-1,AC-7a | 500 | 230 | 63 | 63 | 12 |
| NCH8-40/40 | AC-1,AC-7a | 500 | 400 | 63 | 40 | 26 |
| NCH8-63/40 | AC-1,AC-7a | 500 | 400 | 63 | 63 | 40 |
Включающая и отключающая способность
| Тип |
Категория применения |
Параметры включения и отключения | Время нахождения под током (с) | Время паузы (с) | Колич. циклов опериров. | ||
| Ic/Ie | Ur/Ue | COS&phi | |||||
| NCH8-20 | AC-1,AC-7a | 1,5 | 1,05 | 0,8 | 0,05 | 10 | 50 |
| NCH8-20 | AC-7b | 8 | 1,05 | 0,45 | 0,05 | 10 | 50 |
| NCH8-25 | AC-1,AC-7a | 1,5 | 1,05 | 0,8 | 0,05 | 10 | 50 |
| NCH8-40 | AC-1,AC-7a | 1,5 | 1,05 | 0,8 | 0,05 | 10 | 50 |
| NCH8-63 | AC-1,AC-7a | 1,5 | 1,05 | 0,8 | 0,05 | 10 | 50 |
Параметры в условиях нормальных нагрузок
| Тип | Категория применения | Параметры включения | Параметры отключения | Время нахождения подтоком (с) | Врем я паузы (с) | Количество циклов в операции | ||||
| I/Ie | U/Ue | COS&phi | Ic/Ie | Ur/Ue | COS&phi | |||||
|
NCH8-20 NCH8-25 |
AC-1 | 1 | 1,05 | 0,8 | 1 | 1,05 | 0,8 | 0,05 | 10 | 6000 |
|
NCH8-40 NCH8-63 |
AC-7a | 1 | 1,05 | 0,8 | 1 | 1,05 | 0,8 | 0,05 | 10 | 30000 |
| NCH8-20 | AC-7b | 6 | 1 | 0,45 | 1 | 0,17 | 0,45 | 0,05 | 10 | 30000 |
Изменение теплового тока в зависимости от температуры окружающего воздуха
| Номинальный ток | 40℃ | 50℃ | 60℃ | 70℃ |
| Ie=20A | 20A | 18A | 16A | 14A |
| Ie=25A | 25A | 22A | 18A | 16A |
| Ie=40A | 40A | 38A | 36A | 32A |
| Ie=63A | 63A | 57A | 50A | 46A |
Количество ламп при напряжении до 230В
| Мощность лампы | Вольфрамовые и галогеновые лампы на 230В | |||||
| 60Вт | 100Вт | 200Вт | 300Вт | 500Вт | 1000Вт | |
| 20A | 20 | 12 | 6 | 4 | 2 | 1 |
| 25A | 36 | 20 | 11 | 7 | 4 | 2 |
| 40A | 85 | 50 | 25 | 17 | 10 | 5 |
| 63A | 115 | 70 | 35 | 23 | 14 | 7 |
Габаритные и установочные размеры, мм
| Тип | D | L | L1 | L2 | H | H1 | H2 |
| 2P 4P | |||||||
| NC H8-20~25 | 18 36 | 85 | 35. 5 | 45 | 65. 5 | 60 | 44 |
| NC H8-40~36 | 36 54 | 85 | 35. 5 | 45 | 65. 5 | 60 | 44 |
