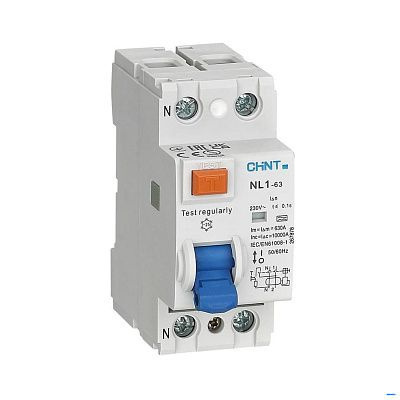

NL1-63 2P 16A 30mA 6kA тип AC УЗО (R) (CHINT)
Артикул:
200359CHINT
3 858.14 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Купить в 1 клик
Характеристики
|
Количество полюсов
|
2P |
|
Номинальный ток
|
16А |
|
? ПКС - предельная коммутационная стойкость автомата. Простыми словами - значение тока короткого замыкания. при котором автоматический выключатель разорвет цепь и сам не сгорит/не оплавится/не выйдет из строя. Чем выше значение, тем надежнее оборудование.
ПКС
|
6кА |
|
? Тип А срабатывает при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки или при их плавном нарастании. Тип АС срабатывает при мгновенном возникновении переменного тока утечки или при его плавном нарастании.
Тип тока утечки
|
AC |
|
Серия
|
NL1-63 |
|
Ток утечки
|
30мА |
|
Тип устройства
|
УЗО |
Описание
УЗО NL1-63 2P 16A 30mA 6kA тип AC (R)
Устройства защитного отключения (УЗО) серии NL1 применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А. Они предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания.Выбор типа устройства
- АС – защита только от синусоидальных переменных токов утечки.
- А – защита как от синусоидальных, так и от пульсирующих постоянных токов утечки.
- S, G/SI – защита от синусоидальных дифференциальных токов переменного тока, а также импульсных дифференциальных токов постоянного тока независимо от того, возникают ли они внезапно или медленно. Этот тип имеет фильтр от ложных срабатываний, вызванных гармониками и переходными процессами. Устройство этого типа выдерживают воздействие импульса 8/20 мкс амплитудой 3000 А.
- F – в дополнение к характеристикам типа А, эти устройства специально разработаны для защиты цепей с однофазными двигателями с регулируемой скоростью. Также они обладают улучшенными характеристиками устойчивости к помехам (отсутствие срабатывания при импульсном токе). Они способны к отключению, даже если на синусоидальный или пульсирующий ток утечки накладывается чистый постоянный ток 10 мА.
- 10 мА – защита человека от прямого прикосновения, например применение в ванной комнате.
- 30мА – защита человека от поражения электрическим током, а также розеточных групп и общих цепей небольшой протяженности (сравнимых с квартирной или офисной проводкой).
- 100мА – защита от непрямых контактов в цепях большей протяженности, состоящих из несколько сегментов, и защита каждого из сегментов выполняется отдельным устройством. 300мА – защита от возникновения пожаров, поэтому иногда называются «противопожарным».
Выбор времени срабатывания
- Мгновенный – мгновенное срабатывание (без выдержки времени).
- Малая выдержка времени (G/SI) – срабатывание за время менее 10 мс.
- Селективный (S) – с выдержкой времени для обеспечения полной селективности с нижестоящим устройством защиты от токов утечки.
▶ Степень защиты: IP20
▶ Рабочая температура: от -25°С до +40°С
▶ Температура хранения: от -25°С до +70°С
▶ Уклон монтажной поверхности относительно вертикальной плоскости должен быть не более 5°
Основные технические параметры
| Название параметра | Значение |
| Соответствие стандартам | ГОСТ Р 51326.1 (МЭК 61008-1) |
| Номинальный ток (In), А | 16; 25; 32; 40; 63; 80; 100 |
| Тип УЗО | AC, A, AC-G, A-G, A-SI, AC-S, A-S |
|
Номинальный отключающий дифференциальный ток (I∆n), мA |
10 (только для 1P+N; 16А, 25А, 32A); 30; 100; 300 |
|
Номинальная наибольшая дифференциальная включающая и отключающая способность, (I∆m), А |
500 (In= 25/40A) 630 (In=63А) 800 (In=80/100A) |
| Номинальный условный ток короткого замыкания (Inc/I∆c), А | 6000/10000 |
| Количество полюсов | 1P+N, 3P+N |
| Номинальное рабочее напряжение (Ue), В | АС230В (1P+N), АС400В(3P+N) |
| Номинальное напряжение изоляции (Ui), В | 500 |
| Номинальное импульсное напряжение (1.2/50) (Uimp), кВ | 4 |
| Время отключения I∆n, с | 0,1 (тип А, АС); 0,01÷0,3 (тип G); 0,15÷0,5 (тип S) |
| Тип устройства | Электромеханическое |
| Номинальная частота (f), Гц | 50/60 |
| Механическая износостойкость, циклов ВО | 2000 |
| Электрическая износостойкость, циклов ВО | 2000 |
| Индикатор аварийного срабатывания | Да |
| Степень загрязнения | 2 |
| Установка | На DIN-рейку 35 мм |
|
Сечение медного кабеля для верхних/нижних зажимов, мм2 |
4÷35 |
| Сечение шин для верхних/нижних зажимов, мм2 | 10÷16 |
| Момент затяжки винтов | 2,5 |
Габаритно-присоединительные размеры
