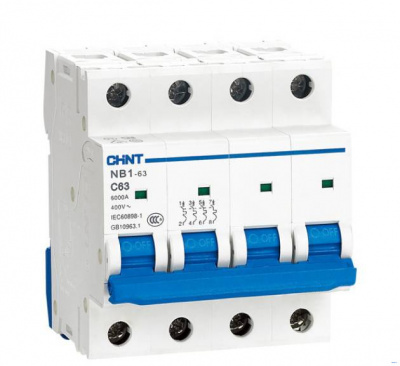

NB1-63DC 4P C10A DC1000В 6kA (R) автоматический выключатель постоянного тока (CHINT)
Артикул:
182732CHINT
Модульный автоматический выключатель NB1-63DC имеет фиксаторы для быстрого монтажа на DIN-рейку.
Подробнее
5 866.27 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Характеристики
|
Количество полюсов
|
4P |
|
Номинальный ток
|
10А |
|
? Ток мгновенного расцепления — минимальное значение тока, вызывающее автоматическое срабатывание выключателя без преднамеренной выдержки времени.
Характеристика отключения
|
C (5-10In) |
|
? ПКС - предельная коммутационная стойкость автомата. Простыми словами - значение тока короткого замыкания. при котором автоматический выключатель разорвет цепь и сам не сгорит/не оплавится/не выйдет из строя. Чем выше значение, тем надежнее оборудование.
ПКС
|
6кА |
|
Тип тока (AC/DC)
|
Постоянный (DC) |
|
Степень защиты (IP)
|
IP20 |
|
Серия
|
NB1-63DC |
|
Возможность подключения доп. устройств
|
Есть |
Описание
Автоматический выключатель постоянного тока NB1-63DC 4P C10A DC1000В 6kA (R) (CHINT)
Автоматические выключатели NB1-63DC 4P C10A DC1000В 6kA (R) применяются в цепях постоянного тока (системы автоматизации и управления промышленными процессами, транспорт, возобновляемая энергия и т.д. Они выполняют функции защиты цепей от токов короткого замыкания и перегрузки.
Модульный автоматический выключатель NB1-63DC имеет фиксаторы для быстрого монтажа на DIN-рейку. Подключение к сети может быть выполнено как проводами, так и шинами. Устройство характеризуется продолжительным сроком службы. Механическая стойкость не менее 20 тысяч циклов, электрическая стойкость - не менее 1,5 тысяч циклов. В модельный ряд входят выключатели с номинальным током от 1 до 63 ампер.
Технические характеристики
| Номинальный ток In, А | 10 |
| Количество полюсов | 4 |
|
Номинальное напряжение постоянного тока, В |
1000(4P) |
|
Номинальная отключающая способность, кА |
6 |
|
Характеристики термомагнитного расцепителя |
C (7-10In) |
|
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
4 |
|
Электрическая износостойкость, циклов |
1500 |
|
Механическая износостойкость, циклов |
20000 |
| Степень защиты | IP20 |
| Категория загрязнения среды | 2 |
| Рабочая температура, °C | -35... +70 |
| Температура хранения, °C | -35... +70 |
| Присоединение | |
|
Сечение зажимов для медного кабеля |
1-25 мм2 |
| Момент затяжки зажимов | 2.5 Н.м |
Температурная зависимость
Зависимость номинального тока выключателей от температуры окружающей среды.Контрольная температура калибровки тепловых расцепителей 30°C
| Номинальный ток, А | Номинальный рабочий ток при определенной температуре, А | |||||||||||
| -35°C | -30°C | -20°C | -10°C | 0°C | 10°C | 20°C | 30°C | 40°C | 50°C | 60°C | 70°C | |
| 1 | 1.3 | 1.26 | 1.23 | 1.19 | 1.15 | 1.11 | 1.05 | 1 | 0.96 | 0.93 | 0.88 | 0.83 |
| 2 | 2.6 | 2.52 | 2.46 | 2.38 | 2.28 | 2.2 | 2.08 | 2 | 1.92 | 1.86 | 1.76 | 1.66 |
| 3 | 3.9 | 3.78 | 3.69 | 3.57 | 3.42 | 3.3 | 3.12 | 3 | 2.88 | 2.79 | 2.64 | 2.49 |
| 4 | 5.2 | 5.04 | 4.92 | 4.76 | 4.56 | 4.4 | 4.16 | 4 | 3.84 | 3.76 | 3.52 | 3.32 |
| 6 | 7.8 | 7.56 | 7.38 | 7.14 | 6.84 | 6.6 | 6.24 | 6 | 5.76 | 5.64 | 5.28 | 4.98 |
| 10 | 13.2 | 12.7 | 12.5 | 12 | 11.5 | 11.1 | 10.6 | 10 | 9.6 | 9.3 | 8.9 | 8.4 |
| 13 | 17.16 | 16.51 | 16.25 | 15.6 | 14.95 | 14.43 | 13.78 | 13 | 12.48 | 12.09 | 11.57 | 10.92 |
| 16 | 21.12 | 20.48 | 20 | 19.2 | 18.4 | 17.76 | 16.96 | 16 | 15.36 | 14.88 | 14.24 | 13.44 |
| 20 | 26.4 | 25.6 | 25 | 24 | 23 | 22.2 | 21.2 | 20 | 19.2 | 18.6 | 17.8 | 16.8 |
| 25 | 33 | 32 | 31.25 | 30 | 28.75 | 27.75 | 26.5 | 25 | 24 | 23.25 | 22.25 | 21 |
| 32 | 42.56 | 41.28 | 40 | 38.72 | 37.12 | 35.52 | 33.93 | 32 | 30.72 | 29.76 | 28.16 | 26.88 |
| 40 | 53.2 | 51.2 | 50 | 48 | 46.4 | 44.8 | 42.4 | 40 | 38.4 | 37.2 | 35.6 | 33.6 |
| 50 | 67 | 65.5 | 63 | 60.5 | 58 | 56 | 53 | 50 | 48 | 46.5 | 44 | 41.5 |
| 63 | 83.79 | 81.9 | 80.01 | 76.86 | 73.71 | 70.56 | 66.78 | 63 | 60.48 | 58.9 | 55.44 | 52.29 |
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ, ММ
Схемы подключения
