NJS5-M1 (регулир. уставка задержка времени 10s, 2min, 10min, 20min) АС230B реле времени (CHINT)
Распродажа склада

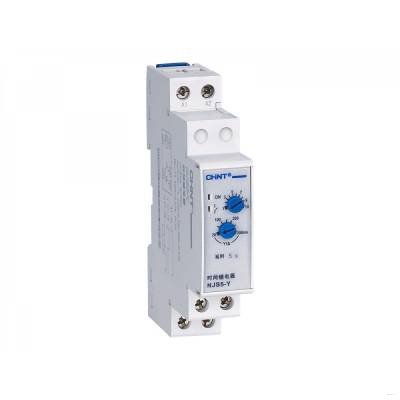

.jpg "Фото NJS5-M1 (регулир. уставка задержка времени 10s, 2min, 10min, 20min) АС230B реле времени (CHINT) etk-oniks.ru")
Артикул:
303273CHINT
Предназначены для отсчета интервалов времени, автоматического включения / отключения электротехнического оборудования через заданный промежуток времени.
Подробнее
1 938.12 руб./шт
В наличии (1)
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Описание
Реле времени NJS5-M1 (регулир. уставка задержка времени 10s, 2min, 10min, 20min) АС230B
Реле времени NJS5 предназначены для включения и отключения потребителей на заданное время в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных системах.
Требования к зажимам:
- Сечение гибких одножильных проводников: 1-6 мм
- Сечение гибких многожильных проводников: 0,75-4 мм
- Момент затяжки винтов 0,8 Нм
Технические характеристики:
- Соответствует: CB, ESC, SEMKO
- Электрические параметры: переменного тока 5А/1А 230 В, 50/60 Гц; пост. тока 30 В
- Номинальное напряжение изоляции Ui: 250В
- Способ установки: 2
- Степень защиты: IP20
- Износостойкость (операций): 100х103
- Соответствует ГОСТ Р 50030.5.1
- Номинальное напряжение: АС 230В 50Гц
- Условный тепловой ток: 5А
- Точность установки: 10%
- Коммутационная износостойкость: не менее 30,000
| Модели | NJS5-M1 | NJS5-M2 | NJS5-Y | NJS5-B |
| Номинальное напряжение, В | AC230, 50Гц; DC24 | AC230, 50Гц; DC24 | AC380, 50Гц | AC220, 50Гц; DC24 |
| Диапазон задержек времени | 1s, 10s, 1min, 10min,1h, 10h, 1d,10d | 0.1s - 100h | 10min | 10s, 2min, 10min,20min |
| Точность установки | 10% | 10% | 10% | 10% |
| Точность повторения | 0.5% | 0.5% | 2.5% | 2.5% |
| Контакт | 1NO/NC (переключающий) | 1NO/NC (переключающий) | 2NO | 1NO/NC (переключающий) |
| Условный тепловой ток, А | 5 | |||
| Категория применения | AC-15 | |||
| Номинальный ток нагрузки | 0,75А при АС230В | |||
| Потребляемая мощность | < 3 ВА | |||
| Электрическая износостойкость, циклов | 30000 | |||
| Механическая износостойкость, циклов | 1000000 | |||
| Диапазон рабочих температур, °C | от -5 до +40 | |||
| Температура хранения, °C | от -25 до +55 | |||
| Монтаж | на 35мм DIN-рейку | |||
| Номинальное напряжение изоляции, В | AC400 | |||
Схема подключения:
Габаритные и установочные размеры, мм
Функциональная схема
| NJS5-M1 |
|
Описание: при включении питания включается реле, размыкаются контакты 15-16, а контакты 15-18 замыкаются. По окончании отсчёта времени контакты 15-18 размыкаются, а контакты 15-16 замыкаются и в таком положении остаётся до отключения питания. |
| NJS5-Y |
|
Описание: реле времени NJS5-Y имеет два релейных выхода. Каждый управляет отдельным контактором. В момент пуска контакты 17-18 замыкаются и обмотки электродвигателя подключаются по схеме "ЗВЕЗДА". По истечении времени t контакты 17-18 размыкаются, наступает пауза длительностью t, затем контакты 17-28 замыкаются и обмотки электродвигателя подключаются по схеме "Треугольник" |
| NJS5-B |
|
Описание: при включении питания включается реле, размыкаются контакты 15-;16, а контакты 15-18 замыкаются. По окончании отсчёта времени контакты 15-18 размыкаются, а контакты 15-16 замыкаются и в таком положении остаётся до отключения питания. |
| NJS5-M2 A |
|
Описание: при включении питания начинается отсчет времени t, в это время контакты реле находятся в положении 15-16 замкнут, а 15-18 разомкнут. По окончании отсчёта времени контакты 15-16 размыкаются, а контакты 15-18 замыкаются и в таком положении остаётся до отключения питания. |
| NJS5-M2 H |
|
Описание: при включении питания включается реле, размыкаются кон такты 15-16, а контакты 15-18 замыкаются. По окончании отсчёта времени контакты 15-18 размыкаются, а контакты 15-16 замыкаются и в таком положении остаются до отключения питания. |
| NJS5-M2 C |
|
Описание: После подачи питания реле остается в покое до появления и пропадания сигнала Y1. Как только сигнал появляется, контакты 15-16 сразу размыкаются, а 15-18 сразу замыкаются,и как только сигнал Y1 пропадет, начинается отсчет времени (Т), после окончания отсчета контакт 15-18 разомкнется, а контакт 15-16 замкнется и в таком положении остаётся до отключения питания. |
| NJS5-M2 W |
|
Описание: После подачи питания реле остается в покое до появления и пропадания сигнала Y1. Как только сигнал Y1 пропадет, контакты 15-16 сразу размыкаются, а 15-18 сразу замыкаются, начинается отсчет времени t после окончания отсчета контакт 15-18 разомкнется, а контакт 15-16 замкнется . Цикл повториться при появлении и пропадании сигнала S. Появление второго сигнала вовремя отсчета не влияет на работу реле. |
| NJS5-M2 Di |
|
Описание: Циклическая работа с задержкой выключения. После подачи питания контакты 15-16 сразу размыкаются, а 15-18 сразу замыкаются, и начинается отсчет времени t. По окончании отсчета времени контакты 15-18 размыкаются, а 15-16 замыкаются на время t, после цикл повторяется до отключения питания. |
| NJS5-M2 D |
|
Описание: Циклическая работа с задержкой включения. После подачи питания начинается отсчет времени t, в это время контакты реле находятся в положении 15-16 замкнут, а 15-18 разомкнут. По окончании отсчета времени контакты 15-16 размыкаются, а контакты 15-18 замыкаются на время t, после цикл повторяется до отключения питания. |
| NJS5-M2 B |
|
Описание: После подачи питания реле остается в покое до появления сигнала Y1. Как только сигнал Y1 появляется, контакты 15-16 сразу размыкаются, а 15-18 сразу замыкаются, начинается отсчет времени t , после окончания отсчета контакт 15-18 разомкнется, а контакт 15-16 замкнется . |
