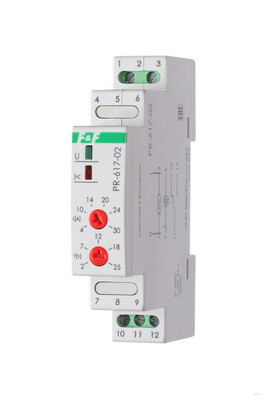

PR-617-02 реле тока IP40
Артикул:
ea05.001.003
Реле тока PR-617-02 предназначено для непрерывного контроля величины переменного тока в цепи питания и защиты одно и трехфазных электродвигателей от перегрузки по току при электрических и технологических перегрузках (увеличение тока при понижении или повышении напряжения питания, заклинивании ротора, увеличении нагрузки на валу и т. п.)
Подробнее
3 604.61 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Описание
Реле тока PR-617-02, IP40
Реле тока PR-617-02 предназначено для непрерывного контроля величины переменного тока в цепи питания и защиты одно и трехфазных электродвигателей от перегрузки по току при электрических и технологических перегрузках (увеличение тока при понижении или повышении напряжения питания, заклинивании ротора, увеличении нагрузки на валу и т. п.)
Технические характеристики
- Напряжение питания, В / Гц 230/50
- Максимальный коммутируемый ток, А 16 AC-1 / 250 В
- Максимальный ток катушки контактора, А 3 AC-15
- Контакт 1NO/NC
- Диапазон контролируемых токов, А 4…30
- Погрешность измерения тока, % 10
- Время задержки, с - повторного включения (Ton) 10, - отключения при перегрузке (Toff), - включения защиты при пуске двигателя 5
- Время охлаждения, с 40-600
- Диаметр сквозного отверстия, мм 5
- Диапазон рабочих температур, °С -25…+50
- Степень защиты IP20
- Коммутационная износостойкость, циклов >100000
- Потребляемая мощность, Вт 0,8
- Степень загрязнения среды 2
- Категория перенапряжения III
- Габариты (ШхВхГ), мм 18х90х65
- Подключение винтовые зажимы 2,5 мм2
- Момент затяжки винтового соединения, Нм 0,4
- Тип корпуса 1S
- Масса, г 62
- Монтаж на DIN- рейке 35 мм
Принцип работы
Реле измеряет величину переменного тока, потребляемого электродвигателем, с помощью встроенного трансформатора тока. Если номинальный ток потребления электродвигателя не превышает установленный Iдвиг. ≤ Iном. (значение Iном. выбирается регулировкой на лицевой панели) замкнут контакт исполнительного реле, на катушку контактора подано напряжение, электродвигатель подключен к сети питания.При увеличении тока потребления двигателя сверх установленного Iдвиг. > Iном. контакты исполнительного реле размыкаются, снимается питание с катушки контактора и электродвигатель отключается от сети питания с задержкой времени Toff. Время отключения Toff зависит от отношения тока потребления электродвигателя при перегрузке – Iдвиг. к установленному - Iном. (токовременная характеристика, далее – ТВХ). Изменение Toff производится потенциометром на лицевой панели в пределах 2-25 секунд (значение шкалы соответствует времени отключения при двухкратной перегрузке (Iдвиг. / Iном = 2).
Рост потребления тока электродвигателем приводит к росту отношения Iдвиг./Iном., что уменьшает время задержки отключения, двигатель отключается быстрее.
После отключения, связанного с перегрузкой по току, повторное включение электродвигателя произойдет через время задержки повторного включения Ton.
