ППКСИ-01 прибор предварительного сопротивления контроля изоляции (КВ5.00СБ(1шт); КВЗ.00СБ(3шт)

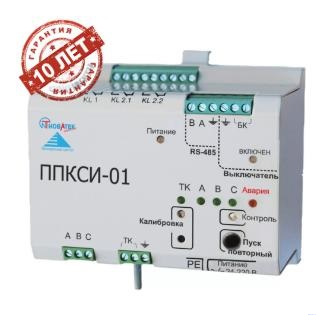

Прибор предварительного контроля сопротивления изоляции ППКСИ-01

Обеспечьте безопасность электросетей с помощью современного прибора контроля изоляции.

Основное назначение

ППКСИ-01 — профессиональный прибор для измерения и контроля сопротивления изоляции кабельных линий в трёхфазных цепях напряжением 6–10 кВ.

Прибор предотвращает включение силового выключателя при недостаточном уровне изоляции, обеспечивая защиту электроустановок.

Ключевые преимущества

• Автоматическое измерение сопротивления изоляции кабельных линий.

• Высокая точность измерений в критическом диапазоне.

• Многофункциональная индикация состояния системы.

• Встроенная система калибровки для повышения точности.

• Дистанционное управление через интерфейс RS-485.

• Длительный срок службы — 10 лет.

Технические характеристики

• Напряжение питания: 24–220 В (AC/DC).

• Диапазон измерений: 0–1000 кОм.

• Сопротивление оперативного контроля: 360 кОм.

• Точность измерения: ±7% в диапазоне 320–400 кОм.

• Время измерения: до 3 минут.

• Рабочее напряжение: 20 В.

• Температурный диапазон: от −25 до +40 °C.

• Габариты: 120×122×83 мм.

• Вес: не более 2 кг.

• Монтаж: DIN-рейка 35 мм.

Особенности конструкции

Прибор оснащён:

• Многофункциональной панелью управления.

• Светодиодной индикацией состояния.

• Защитным заземлением.

• Клеммниками для подключения высоковольтных делителей.

• Портом RS-485 для внешнего управления.

Функциональные возможности

• Автоматический контроль сопротивления изоляции.

• Калибровка прибора для повышения точности.

• Защита от включения при низком сопротивлении.

• Индикация аварийных ситуаций.

• Дистанционное управление.

Комплектация

• Блок управления ППКСИ-01.

• Заглушка калибровки.

• Руководство по эксплуатации.

• Паспорт прибора.

Высоковольтные делители приобретаются отдельно.

Гарантия и обслуживание

• Гарантийный срок: 10 лет.

• Срок службы: 10 лет.

• Техническое обслуживание: согласно регламенту производителя.

Почему выбирают ППКСИ-01?

• Соответствие стандартам безопасности.

• Надёжность в эксплуатации.

• Простота монтажа и настройки.

• Универсальность применения.

• Профессиональная поддержка производителя.

Закажите ППКСИ-01 прямо сейчас и обеспечьте надёжную защиту ваших электроустановок!

Важные примечания

• Запрещено самостоятельное вскрытие прибора.

• Не допускается эксплуатация при высокой влажности.

• Требуется соблюдение правил монтажа и эксплуатации.

Подключение прибора

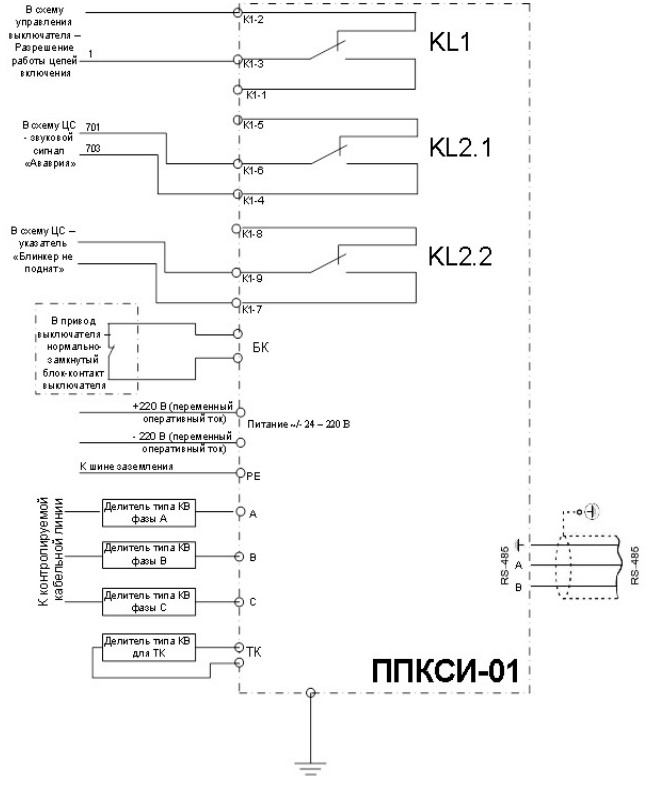

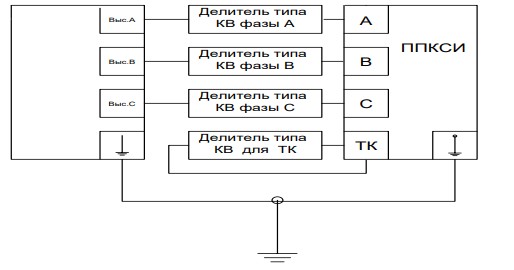

Схема подключения прибора в ячейке КРУ 6(10) кВ.
