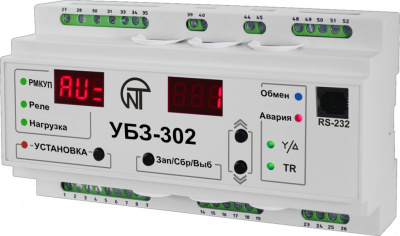

УБЗ-302-01 универсальный блок защиты электродвигателей
Артикул:
3425603302-01
УБЗ обеспечивает защиту асинхронных двухскоростных (двухобмоточных) электродвигателей, номинальным током от 5 до 50А при использовании внешних токовых трансформаторов, поставляемых в комплекте с изделием.
Подробнее
19 014.79 руб./шт
В наличии (4)
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Характеристики
|
Масса, кг
|
0.5 |
Описание
Универсальный блок защиты УБЗ-302-01
Универсальный блок защиты электродвигателей УБЗ-302-01предназначен для защиты двухскоростных (двухобмоточных) асинхронных двигателей, постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов и проверки значения сопротивления изоляции электродвигателей.УБЗ обеспечивает защиту асинхронных двухскоростных (двухобмоточных) электродвигателей, номинальным током от 5 до 50А при использовании внешних токовых трансформаторов, поставляемых в комплекте с изделием. По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения (далее по тексту АПВ) нагрузки. Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора). Блок определяет наличие токов двигателя при отключенном реле нагрузки. В этом случае блок индицирует аварию внешнего контактора, включающего двигатель, до тех пор, пока блок не будет выключен. Блок обеспечивает передачу параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS.
УБЗ обеспечивает защиту электродвигателей при:
- некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв и перекос фаз, нарушение чередования и слипание фаз);
- механических перегрузках (симметричный перегруз по фазным/линейным токам);
- превышении порога тока обратной последовательности (перекос тока);
- затянутом пуске двигателя или блокировке ротора;
- недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
- замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
- тепловой перегрузке двигателя;
- перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
Технические характеристики
| Номинальное напряжение питания, трехфазное | 380В 50 Гц |
| Частота сети, Гц | 48-62 |
| Диапазон номинальных токов, А |
5-50 |
| Гистерезис по напряжению (фазное/линейное), В |
10/17 |
|
Гистерезис по теплу, % от накопленного при отключении |
33 |
|
Точность определения порога срабатывания по току, не более, в % от номинального |
2 |
| Точность определения порогов по напряжению, В, не хуже | 3 |
|
Точность определения перекоса фаз по напряжению, В, не хуже |
3 |
| Разрешение по температуре температурных датчиков, °С | 1 |
|
Напряжение, при котором сохраняется работоспособность: фазное, при питании от одной фазы и подключенном нулевом проводе, В, не менее линейное, при питании от трех фаз, В, не более |
180 450 |
|
Цифровой вход для подключения сигнала перехода на большую скорость (сухой контакт)
нулевой последовательности). Три аналоговых входа для подключения внешних ТТ.
|
|
|
Основные выходы: реле нагрузки - две группы перекидных контактов (5А 250В cos φ=1), для управления пускателем электродвигателя; |
|
|
Потребляемая мощность (под нагрузкой), ВА, не более |
5 |
|
Степень защиты: - прибора - клеммника |
IP40 IP20 |
| Климатическое исполнение | У3.1 |
| Диапазон рабочих температур, °С | от -35 до +55 |
| Температура хранения, °С | от -45 до +70 |
| Масса, кг, не более | 0,5 |
