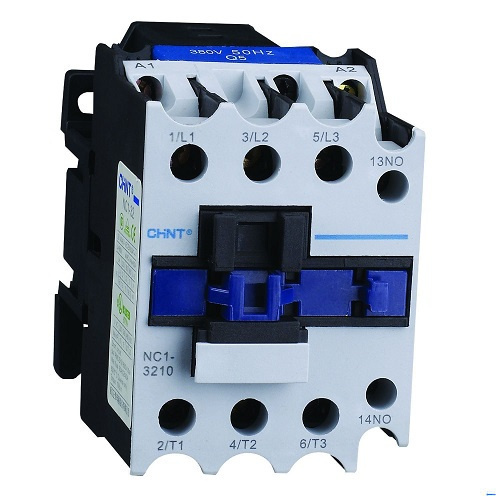

NC1-3210Z 32А DC110В 1НО (R) контактор (CHINT)
Артикул:
222128CHINT
Контакторы из серии NC1-32Z коммутируют электрические цепи. Управление производится дистанционно подачей напряжения на катушку.
Подробнее
8 373.81 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Характеристики
|
Тип аппарата
|
Контактор |
|
Номинальный ток
|
32А |
|
Род тока
|
Постоянный (DC) |
|
Напряжение
|
110В |
|
Группа контактов
|
1НО |
|
Управляемая мощность
|
нет |
|
Реверсивный
|
Нет |
|
Корпус
|
нет |
|
Серия
|
NC1 |
Описание
Контактор NC1-3210Z 32А, катушка DC110В 1НО CHINT
Структура условного обозначения:
Характеристики
- Сертификаты: CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC, UL
- Электрические характеристики: до 690В переменного тока частотой 50/60 Гц, до 95А
- Назначение: коммутация электрических цепей, в том числе при повышенной частоте с управлением от сети переменного тока, защита от сверхтоков при применении совместно с тепловым реле
- Категории применения: АС-3 АС-4
- Высота над уровнем моря: не более 2000 м
- Диапазон температур эксплуатации: от -25°C до 40°C
- Категория размещения: 3
- Условия монтажа: на вертикальной плоскости с допустимым отклонением от вертикального положения не более 50
- Стандарт соответствия: ГОСТ Р 50030.4.1
Технические параметры
Характеристики при постоянном токеУправляющая цепь постоянного тока
| Параметры/Исполнения | NC1-09Z | NC1-12Z | NC1-18Z | NC1-25Z | NC1-32Z | NC1-40Z | NC1-50Z | NC1-65Z | NC1-80Z | NC1-95Z | ||
| Рамка | Рамка 1 (3P, 4P) | Рамка 2 (3P) | Рамка 3 (3P, 4P) | Рамка 4 (3P) | Рамка 5 (3P, 4P) | Рамка 6 (3P, 4P) | ||||||
| Номинальный тепловой ток и кат. АС-1, А | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 110 | 110 | ||
| Номинальные рабочие токи, А | 380/400В | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||
| 660/690В | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 | |
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | ||
| Номинальный тепловой ток, А | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 | ||
| Номинальное напряжение изоляции, В | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Номинальная мощность управляемого трёхфазного электродвигателя | кВт | 220/230В AC | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400В AC | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||
| 660/690В AC | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 | ||
| Допустимая частота включений (циклов в час) | под током | AC-3 | 1,200 | 1200 | 1,200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| без тока в цепи | 3,600 | 3600 | 3,600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | ||
| Коммутационная износ. тыс. Циклов | AC-3 | 1,000 | 1000 | 1,000 | 1000 | 800 | 800 | 600 | 600 | 600 | 600 | |
| AC-4 | 200 | 200 | 200 | 200 | 200 | 150 | 150 | 150 | 100 | 100 | ||
| Механическая износостойкость, млн.циклов | 10 | 10 | 10 | 10 | 8 | 8 | 6 | 6 | 6 | 6 | ||
| Тип защитного предохранителя | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
Габаритные и установочные размеры
NC1-09-32
| Исполнение |
A max |
В max |
С max |
D max |
E max |
a |
b |
Ф |
L |
P |
s |
|
NC1-09(Z)~12(Z) |
47 |
76 |
82(116) |
120.5(154.5) |
140.5(174.5) |
34/35 |
50/60 |
4.5 |
60(95) |
10.5 |
8.6 |
|
NC1-18(Z) |
47 |
76 |
87(122) |
125.5(160.5) |
145.5(180.5) |
34/35 |
50/60 |
4.5 |
61(96) |
11.3 |
104 |
|
NC1-25(Z) |
57 |
86 |
95(131) |
133.5(169.5) |
153.5(189.5) |
40 |
48 |
4.5 |
70(107) |
13.2 |
11.7 |
|
NC1-32(Z) |
57 |
86 |
100(138) |
138.5(176.5) |
158.5(196.5) |
40 |
48 |
4.5 |
71.6(120) |
14.5 |
13 |
|
NC1-4011(Z)~6511(Z) |
77 |
129 |
116(173) |
154.5(211.5) |
174.5(231.5) |
40 |
100/110 |
6.5 |
78(135) |
20 |
8.6 |
|
NC1 -4004/40080--6504/65080 |
84 |
129 |
116(173) |
154.5(211.5) |
174.5(231.5) |
40 |
100/110 |
6.5 |
78(135) |
20 |
8.6 |
|
NC1-8011 (Z)-9511(Z) |
87 |
129 |
127(188) |
165.5(226.5) |
185.5(246.5) |
40 |
100/110 |
6.5 |
83(140) |
23.5 |
12 |
|
NC1-8004/8008(Z)~9504/9508(Z) |
96 |
129 |
127(183) |
160.5(221.5) |
180.5(241,5) |
40 |
100/110 |
6.5 |
83(140) |
23.5 |
12 |
Примечания:
1. L: расстояние от панели крепления до выводных зажимов главных контактов
2. Р: межполюсные расстояния главных контактов
3. S: ширина гнезда выводного зажима главных контактов
