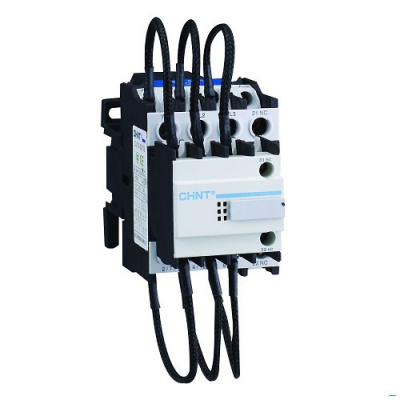

CJ19-2502 12кВАр 2НЗ 400В (R) контактор для компенсации реактивной мощности (CHINT)
Артикул:
243744CHINT
Контакторы CJ19 применяются для управления пуском, торможением и реверсированием электродвигателей переменного тока.
Подробнее
2 810.94 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Характеристики
|
Тип аппарата
|
Контактор для компенсации реактивной мощности |
|
Номинальный ток
|
25А |
|
Род тока
|
Переменный (AC) |
|
Напряжение
|
380-400В |
|
Группа контактов
|
2НЗ |
|
Управляемая мощность
|
12кВАр |
|
Реверсивный
|
Нет |
|
Корпус
|
нет |
|
Серия
|
CJ19 |
Описание
Контактор для компенсации реактивной мощности CJ19-2502, 12кВАр, 2НЗ, 400В (R)
- Контакторы для компенсации реактивной мощности серии CJ19 применяются для обеспечения коммутации фазных конденсаторов.
- Предназначен для работы с цепями переменного тока частотой 50/60 Гц с номинальным напряжением 400 В и ниже, номинальной мощности 90кВар.
Назначение
Электромагнитные контакторы (контакторы переменного тока) открытого исполнения с естественным воздушным охлаждением серии CJ19 компании Chint предназначены для применения в стационарных установках для включения и отключения приемников электроэнергии на напряжение до 400 В переменного тока до 600 А частоты 50/60 Гц. Стандарт соответствия: ГОСТ Р 50030.4.1
Контакторы CJ19 применяются для управления пуском, торможением и реверсированием электродвигателей переменного тока.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
1) Температура окружающего воздуха: от -25°С до +40°С, среднесуточная температура не более +35°С.2) Высота над уровнем моря: не более 2000 м.
3) Атмосферные условия: относительная влажность не более 50% при максимальной температуре +40°С При более низких температурах допускается более высокая влажность, например, при +25°С -- 90 %. При выпадении конденсата необходимо принимать соответствующие защитные меры.
4) Степень загрязнения среды: 3
5) Категория размещения: 3
6) Условия монтажа: на вертикальной плоскости с допустимым отклонения от вертикального положения не белее ±5°
7) Изделие следует устанавливать и эксплуатировать в местах защищенных от вибрации и механического воздействия.
Технические характеристики
| Параметры | CJ19-25 | CJ19-32 | CJ19-43 | CJ19-63 | CJ19-95 | CJ19-115 | CJ19-150 | CJ19-170 | |
| Номинальный раб. ток, А | 17 | 23 | 29 | 43 | 72.2(400В) | 87 (400В) | 115 (400В) | 130 (400В) | |
| Номинальная управляемая мощность, кВАр | 220/230 В | 6 | 9 | 10 | 15 | 28.8(240В) | 34.5(240В) | 46(240В) | 52(240В) |
| 380/400 В | 12 | 18 | 20 | 30 | 50(400В) | 60(400В) | 80(400В) | 90(400В) | |
| Номинальное напряжение изоляции, В | 500 | 690 | |||||||
| Пусковой импульс тока | 20Ie | 20Ie | |||||||
| Коммутационная износ., тыс.ц. | 100 | 20 | |||||||
| Механическая износостойкость, млн. циклов | 1 | 3 | |||||||
| Характеристики цепи управления | включение 85 - 110%, отключение 20-75% номинального напряжения цепи управления | ||||||||
| Потребляемая мощность катушки, ВА | на включен. | 70 | 110 | 220 | 660 | ||||
| на удержан. | 8 | 11 | 20 | 85.5 | |||||
| Характеристики вспомогательных контактов | AC-15 360BA DC-13 33Вт | ||||||||
| Масса, кг | 0.44 | 0.63 | 0.64 | 42095 | 42125 | 16497 | |||
Габаритные размеры, мм
|
Модель |
Amax |
Bmax |
Cmax |
Dmax |
E |
F |
Примечание |
|
CJ19-25 |
80 |
47 |
124 |
76 |
34/35 |
50/60 |
Исполнения крепления к панели: - крепление винтами - крепление на 35 мм DIN-рейку(CJ19 - 25- 95) |
|
CJ19-32 |
90 |
58 |
132 |
86 |
40 |
48 |
|
|
CJ19-43 |
90 |
58 |
136 |
86 |
40 |
48 |
|
|
CJ19-63 |
132 |
79 |
150 |
- |
- |
- |
|
|
CJ19-95 |
135 |
87 |
158 |
- |
- |
- |
|
|
CJ19-115~170 |
200 |
120 |
192 |
155 |
- |
- |
Присоединение проводников и установка на панели
Выводные зажимы должны быть закрыты защитными изолирующими крышками для обеспечения безопасности при монтаже и эксплуатации контактора
Контакторы исполнений CJ19 - 25- 43 крепятся винтами или на 35 мм DIN- рейке, исполнений CJ19 - 63 - 95 на 35 или 75 мм DIN-рейке.
