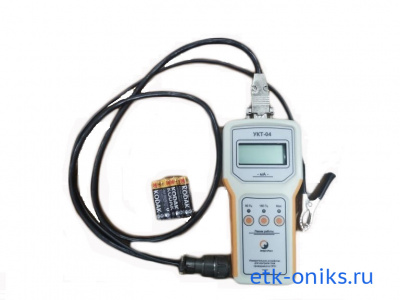

УКТ-04 устройство контроля тока проводимости

Устройство контроля УКТ-04 тока проводимости

По техническим характеристикам устройство типа УКТ-04 является аналогом УКТ-03. Устройство может комплектоваться датчиками тока ДТУ-02 и ДТУ-03.

Назначение и состав

Устройство предназначено для измерения параметров тока проводимости ОПН под рабочим напряжением: действующих значений гармонических составляющих 50 Гц, 150 Гц и максимального значения тока. Данные измерения необходимы для контроля технического состояния и входят в обязательный объем испытаний ОПН, предусмотренный в эксплуатации. Устройство соответствует техническим условиям ТУ 4221-003-47176574-2014.
 В состав Устройства входят:

• датчик тока (далее - датчик), стационарно встраиваемый в заземляющий проводник ОПН;
• пульт измерения (далее - пульт), подключаемый к датчику тока соединительным кабелем во время измерений.

Характеристики

C помощью данного прибора ограничитель перенапряжений может быть проверен в условиях эксплуатации под рабочим напряжением без операций с заземлением.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

 Конструкция датчика

Конструкция датчика показана на рисунке 1. Датчик имеет две обмотки (измерительную и калибровочную), расположенные на кольцевом ферромагнитном сердечнике (1). По оси сердечника проходит токоведущий проводник (3). Датчик выполнен в стальном герметичном корпусе (2). Диэлектрическая втулка (4) изолирует токоведущий стержень от нижней крышки корпуса датчика. Подключение датчика к пульту во время измерений осуществляется через разъем (5), оснащенный закручивающейся крышкой. Присоединение датчика к заземляющему проводнику (6) производится с помощью шайб и гаек (7).

Конструкция пульта

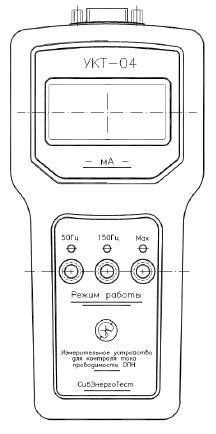

Общий вид пульта показана на рисунке 2. Пульт выполнен в пластмассовом корпусе. На переднюю панель пульта выведены кнопки выбора режимов измерения, светодиодные индикаторы режимов измерения и табло ЖКИ индикатора. На торцевой панели корпуса расположен разъем для подключения измерительного кабеля.
Электрическая схема пульта выполнена на двух печатных платах. Отсек батарейного питания установлен с задней стороны корпуса пульта.

Рис. 1- Конструкция датчика

Рис.2 - Общий вид пульта

Принцип действия

Датчик включается в цепь заземления ОПН (в рассечку заземляющего проводника). Ток проводимости, стекающий по заземляющему проводнику ОПН, наводит ЭДС в измерительной обмотке, величина которой пропорциональна произведению частоты и амплитуды соответствующих гармонических составляющих тока и определяется их суммой. Сигнал с измерительной обмотки датчика поступает на пульт, где производится его частотная селекция, усиление и преобразование в цифровую форму. Выделение основной и третьей гармоники осуществляется методами цифровой обработки сигнала.

Для устранения погрешности измерения, связанной с влиянием температуры окружающей среды, изменением характеристик датчика в схеме устройства предусмотрена функция автоматической калибровки. При автоматической калибровке в каждом измерении происходит формирование и измерение калибровочного тока на частоте 90 Гц. По результатам измерений проводится коррекция коэффициента усиления измерительного тракта для токов на частотах 50 и 150 Гц.

В режиме принудительного включения калибровки (одновременное нажатие всех трех кнопок «50Гц», «150Гц» и «Мах») на табло индикатора пульта выводится калибровочное число датчика значением (30001000). Этот режим может быть использован для диагностики неисправностей устройства, согласно 8.

УКАЗАНИЯ ПО МОНТАЖУ ДАТЧИКА

Монтаж датчика должен проводиться лицами, ознакомленными с настоящим Руководством и устройством датчика.

Перед монтажом датчик необходимо тщательно осмотреть, проверить его целостность и убедиться в его работоспособности.

Датчик должен включаться последовательно в цепь заземления ОПН в соответствии со схемой включения, приведенной на рисунке 3. Рекомендуемая высота установки датчика тока - h = 1.5-1.8 м.

Крепление датчика к заземляющему проводнику ОПН производится при соблюдении следующих требований:

• нижний фланец ОПН должен быть изолирован от заземленного основания, на котором он устанавливается, с помощью специальных изолирующих приспособлений (втулок, прокладок), входящих в комплект поставки ОПН;
•  корпус датчика (2) и отрезок заземляющего проводника (1) от датчика до нижнего фланца ОПН не должны касаться заземленных конструкций.

ВНИМАНИЕ! В рабочем положении датчика разъем для подключения пульта должен находиться снизу.

После окончания монтажа необходимо убедиться в правильности установки, проверить и восстановить все лакокрасочные покрытия на наружных металлических деталях датчика в случае их повреждения при монтаже.

Рис.3- Схема установки датчика

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Конструкция Устройства обеспечивает его безопасность при эксплуатации в соответствии с ГОСТ 12.2.007.0-88 ССБТ. Изделия электротехнические. Общие требования безопасности.

При монтаже и подключении Устройства в действующих электроустановках напряжением свыше 1000 В работы выполнять в соответствии с Правилами по охране труда при эксплуатации электроустановок (введены в действие с 04.08.2014 г.).

ПОДГОТОВКА К РАБОТЕ

Ознакомьтесь с настоящим Руководством.

Осмотрите пульт и убедитесь в отсутствии механических повреждений.

Установите элементы питания, если они не были установлены ранее. Для этого снимите крышку отсека питания, установите элементы с соблюдением полярности, закройте крышку до появления щелчка.

ВНИМАНИЕ! Неверная установка может привести к выходу из строя блока питания пульта.

Включение или отключение питания пульта осуществляется нажатием одной из кнопок: «50 Гц», «150 Гц» или «Max» и удержание этой кнопки в нажатом состоянии в течении 2-5 секунд;

• после включения на табло ЖКИ индикатора должно индицироваться напряжение питания батареи со знаком «+»;
• напряжение питающей батареи должно находиться в пределах 5,36,5В; при напряжении батареи ниже 5,3В на табло индикатора появляется значок LB, что указывает на низкое напряжение питающей батареи и непригодность пульта к применению; в этом случае произведите замену элементов питания согласно п.6.3;
•  после 5 минут простоя (бездействия оператора) питание пульта выключится автоматически.

Включение устройства в режим калибровки. Подключите пульт к датчику. Включите питание пульта.

После включения питания одновременно нажмите три кнопки выбора режима «50Гц», «150Гц», «Мах». На табло индикатора должно быть выведено калибровочное число датчика в пределах (3000-1000).

Если вместо калибровочного числа высвечиваются 4 мигающие точки индикатора, то цепь измерений разорвана, датчик не подключен, устройство не работает.

Если 4 точки высвечиваться одновременно с показаниями результатов измерений, то это свидетельствует о нарушении установленных границ калибровки Устройства.

ПОРЯДОК РАБОТЫ

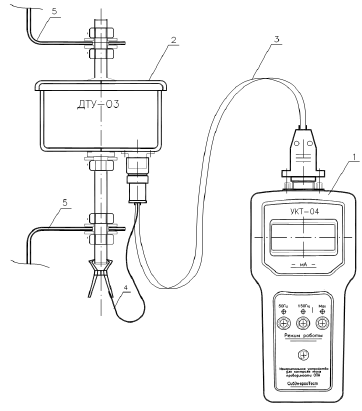

Подготовка к проведению измерений (рисунок 4).

Отверните крышку разъема на корпусе датчика.

Подключите соединительный кабель (3) к пульту (1).

Подключите заземляющий проводник (4)соединительного кабеля пульта к заземляющему проводнику ОПН (5) с нижней стороны датчика, как показано на рисунке 4.

Подключите соединительный кабель к датчику.

Включите пульт нажатием одной из трех кнопок выбора режима работы в течении 2-5 секунд.

Проведение измерений

Выберите режим измерения нажатием одной из кнопок «50Гц», «150Гц» или «Мах».

Зафиксируйте показания индикатора пульта в каждом режиме измерения и внесите результаты измерений в рабочий журнал.

Зафиксируйте температуру воздуха и рабочее напряжение на ОПН.

После окончания измерений отключите питание нажатием и удержанием одной из кнопок выбора режима измерения в течении 2-5 с. Отсоедините измерительный кабель, а затем его заземляющий проводник от датчика. Установите на место крышку разъема датчика.

ВНИМАНИЕ. Если амплитуда тока в цепи датчика превышает значение 5 мА, то начинается мигание индикатора с частотой 1 Гц.

Рис.4 - схема подключения пульта к датчику при измерениях
