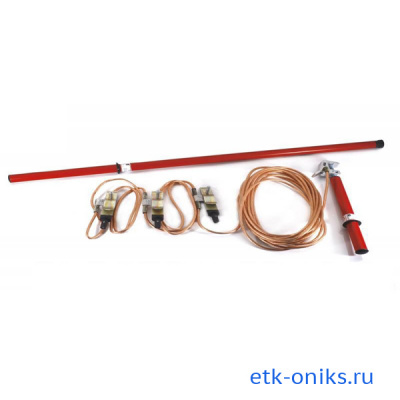

ЗПЛ-10Э 16мм2 фазный зажим "прищепка", заземление переносное для воздушных линий
|
Назначение заземления
|
для ВЛ |
|
Сечение
|
16 мм2 |
|
Количество фазных зажимов
|
3 |
|
Количество штанг
|
1+1 |
|
Тип фазного зажима
|
Пружинный ("прищепка") |
|
Длина штанги
|
1150 мм |
|
Длина заземляющего спуска
|
10000 мм |
|
Длина провода между зажимами
|
1600 мм |
|
Серия
|
ЗПЛ-10 |
|
Масса, кг
|
4 |
Заземление переносное ЗПЛ-10Э 16мм2 фазный зажим "прищепка", для высоковольтной линии
Заземление переносное ЗПЛ-10Э предназначено для защиты работающих на отключенных участках воздушных линий от поражения электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
- Допустимый диапазон рабочих температур от -45°С до +40°С.
- Относительная влажность воздуха до 80% при температуре 20°С.
Характеристики
| Рабочее напряжение эл. установки, кВ | 10 |
| Сечение заземляющего провода, мм2 | 16 |
| Длина заземляющего спуска, м, не менее | 10 |
| Длина провода между фазами, м, не менее | 1,6 |
| Ток термической стойкости в течение 3с, кА | 2,3 |
| Ток электродинамической стойкости, кА | 14 |
| Количество звеньев | |
| 1 | |
| Количество штанг | |
| 3 шт | |
| Количество фаз | |
| 3 | |
| Опция |
Винтовой фазный алюминиевый зажим |
| для сечений: 50-120мм/ | |
|
Стеклопластиковая штанга для сечений: 70-120мм |
|
| Погодные условия эксплуатации | -45 +40 Сº, |
|
относительная влажность не выше 98% при +25 С° |
|
| Габаритные размеры (в упаковке): | |
| штанга, мм | 1150 x 70 x 60 |
| бухта, мм | 500 x 250 x 150 |
Комплектация
- Заземление переносное ЗПЛ-10Э, 1 шт.
- Изолирующая штанга переносного заземления, 3 шт.
- Чехол, 1 шт .
- Паспорт и инструкция по эксплуатации, 1 экз .
Порядок работы
Заземление и изолирующую штангу извлечь из чехлов, проверить комплектность и ознакомиться с техническим описанием и инструкцией по эксплуатации. Вращая винтовую ось заземляющей струбцины с помощью изолирующей рукоятки, закрепить струбцину к заземляющей шине или к временному заземляющему электроду. Соединить фазный зажим с изолирующей штангой посредством замкового соединения.
Поочередно наложить фазные зажимы на провода воздушной линии. Снятие заземления с воздушной линии осуществляется в обратной наложению последовательности. После работы в режиме короткого замыкания, заземление должно изыматься из эксплуатации.
