Комплект СПРУТ является страховочным приспособлением и служит для дополнительного укрепления опор ВЛ 0,4-10 кВ в целях защиты их от падения при проведении ремонтных работ. Комплект может применяться для укрепления опор линий связи, воздушных кабельных линий и др.

Особенности использования устройства СПРУТ

Комплект «Спрут» используется для укрепление опор ВЛ – 0,4 – 10 кВ (бетонных, деревянных, из стальных труб) любого по форме сечения за счет их фиксации с помощью цепного захвата и трех тросовых растяжек, которые соединяются с якорными устройствами.

Цепь захвата испытывается усилием в 2300 кг. Возможны варианты использования захвата как тягового устройства для правки опор, натяжки проводов, при временном креплении приставок к опорам при ремонте ВЛ. Для таких случаев имеются технологические карты, где показаны варианты использования захвата «Спрут» для «пристегивания» опоры к трактору, бригадной автомашине, к крану или к временной приставке.

Комплектом разрешается пользоваться только после полного ознакомления с данным руководством по эксплуатации (РЭ). Настоящее РЭ содержит краткое техническое описание, правила эксплуатации и технического обслуживания комплекта.

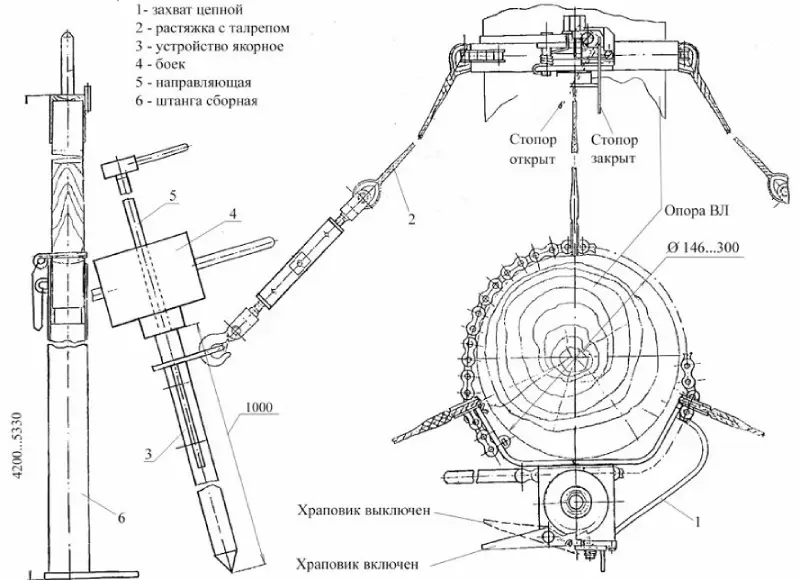

Внешний вид раскрепляющего комплекта СПРУТ

Технические характеристики

Параметр	Значение
Масса полного комплекта с пустым бойком, кг	35-36
Температурный диапазон, С	-40..+45
Захват цепной
Масса, не более, кг	2,8
Длина цепи, не менее, мм	750
Диаметр охватываемой опоры, мм	- 146…300
Шестигранник привода, мм	22
Растяжка с талрепом
Масса, не более, кг	1,5
Длина, мм	9920…10080
Допустимое усилие на одну растяжку, кгс	500
Разрывное усилие, не менее, кгс	1000
Якорное устройство
Масса, не более, кг	3,5
Длина, не менее, мм	1000
Заглубление в грунт, не менее, мм	900
Площадь лемеха, не менее, мм2	19000
Боек с направляющей
Масса бойка полого (под засыпку дробью), кг	4,5..-5,5
Длина направляющей, мм	720
Штанга сборная
Масса, кг	2,5
Длина, мм	4200…5330

Порядок работы с устройством

Установить цепной захват на опору и поднять его штангой на необходимую высоту. Затянуть цепь поворотом штанги рукой с максимальным усилием. Заблокировать храповой механизм цепного захвата, повернув стопор штангой в положение «Стопор закрыт». Натянув одну из растяжек, определить место заглубления якорного устройства. Забить якорное устройство под углом 60-700 к горизонту до упора с помощью биты и сменной направляющей. Зацепить растяжку за скобу якорного устройства. Повторить операцию со вторым и третьим якорным устройством.

Внимание: Якорные устройства заглубляются в грунт таким образом, чтобы образовать углы 1200 между растяжками. Не рекомендуется забивать якоря с использованием кувалды из за опасности нанесения травмы и повреждения ударной части якоря.

Снять цепной захват с опоры штангой после спуска персонала на землю, для чего необходимо: разблокировать храповой механизм, повернув штангой стопор цепного захвата в положении «Стопор открыт».

Внимание: после разблокировки цепной захват может упасть по опоре вниз. Работникам не следует находиться в непосредственной близости у опоры, опираться на нее и т.п. из за опасности получить травму. Ударить концом штанги по выступающему концу храповика так, чтобы он зафиксировался пружинным ловителем. В случае заедания цепи повернуть звездочку штангой в сторону раскрепления. Для безопасного извлечения якоря из грунта использовать боек и сменную направляющую.

Техническое обслуживание устройства СПРУТ

Техническое обслуживание производится с целью поддержания комплекта в постоянной технической исправности, продления срока службы, обеспечения безопасных условий для жизни и здоровья, защиты окружающей среды.

Ежедневно:

1. Перед началом работы: - проверить состояние цепи и надежность ее крепления; - проверить надежность крепления растяжек к цепи, состояние самих растяжек и якорей.
2. Очищать цепь, храповой механизм и звездочки от грязи.
3. Очищать растяжки от грязи, воды или снега.

Периодически 1 раз в месяц:

1. Очистить и смазать машинным маслом цепь.
2. Очистить и смазать консистентной смазкой резьбовые части талрепов.
3. Промыть растворителем и смазать машинным маслом собачку, храповик, ось собачки, подшипники фланца и храповика.

Комплектность

• Цепной захват 1 шт.
• Растяжка с талрепами 3 шт.
• Якорное устройство 3 шт.
• Бойка с направляющей 1 шт.
• Сборная штанга 1 шт.
• Насадки на штангу М14
• Ключ трещоточный
• Отрезка резиновая (ПВХ) трубка
• Футляр для хранения и транспортировки комплекта
• Сопроводительная документация
