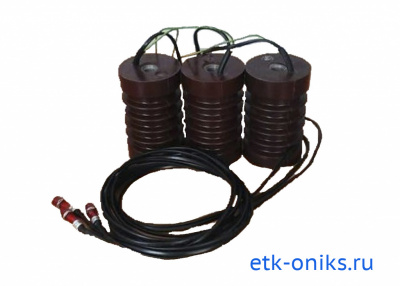

ИВН-10 индикатор высокого напряжения (в комплекте с датчиками) провода 2м, газоразрядная индикация

Индикатор высокого напряжения ИВН-10 (в комплекте с датчиками) провода 2м, газоразрядная индикация

Индикатор высокого напряжения ИВН-10 предназначен для определения наличия напряжения в классе 10 кВ, 50 Гц, на трех фазах токоведущих частей электроустановок, в том числе, комплектных распределительных устройств (КРУ, КРУН, КСО), Индикатор состоит из датчиков высокого напряжения емкостного типа, встроенных в опорные изоляторы, блоков индикации и соединительных проводов на каждую фазу. Опорные изоляторы с датчиком и блоки индикации устанавливаются стационарно.

Индикатор осуществляет световую сигнализацию при наличии высокого напряжения на шинах электрооборудования с линейным номинальным напряжением 10 кВ, частотой 50 Гц.

Индикатор не требует дополнительных источников питания. Свечение элементов индикации (газоразрядные лампочки) осуществляется за счет энергии, поступающей от датчиков емкостного типа встроенных в опорные изоляторы, входящие в комплектацию индикатора.

Опорные изоляторы с датчиками устанавливаются под токоведущими шинами как обычные опорные изоляторы. Блоки индикации выдают устойчивый световой сигнал при наличии на шинах напряжения не менее 5 кВ относительно земли. Величина тока, проходящего по шинам, не влияет на показания индикатора. Свечение элементов индикации в каждой из фаз возникает при наличии напряжения на соответствующей шине более 3,5 кВ.

Индикаторы целесообразно применять для получения информации о наличии напряжения на участках высоковольтных линий после выполнения коммутационных операций выключателями, разъединителями, контакторами, При этом блок индикации может размещаться на фасадных панелях шкафов, КРУ, КРУН, КСО; возможна установка на дверях, а также в отсеках с низковольтным оборудованием.

Технические данные

Описание ИВН-10

• Опорные изоляторы со встроенными емкостными датчиками высокого напряжения с соединительными проводами в количестве 3 шт. (рис. 1);
• блоки индикации в количестве 3 шт. (рис.2).

Комплектность

1. Блок индикации. 3 шт.

2. Опорный изолятор со встроенным датчиком высокого напряжения с соединительным

проводом длиной 2 м (если длина соединительного провода не оговорена в заказе специально указывается) 3 шт.

3. Паспорт МИБД.674152.103-01 ПС 1 шт.

4. Упаковка 1 шт.

Работа индикатора

Принцип работы индикатора основан на протекании емкостного тока через цепь, образованную емкостью датчиков относительно шинопровода, и элементами индикации — газоразрядными лампами. При номинальном напряжении 10 кВ значение тока протекающего через датчики и элементы индикации около 10 мкА.

Рис.1 - Схема крепления опорных изоляторов со встроенными емкостными датчиками

Рис.2- Элемент индикации

Рис.3 - Рекомендуемая разметка отверстий для крепления элементов индикации на фасадной панели
