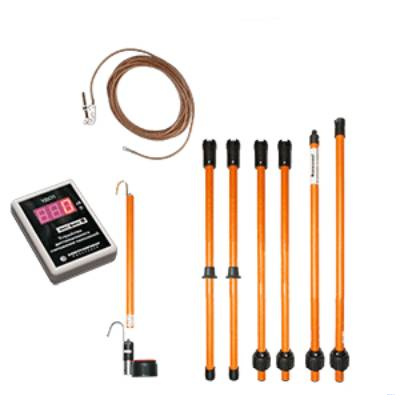

КНН-330 с УДСП комплект для измерения наведённого напряжения
Артикул:
КН06.У0000000
93 993.54 руб./шт
"Под заказ"
Купить дешевле/ быстрее
-
+
В корзину
Купить в 1 клик
Описание
НАЗНАЧЕНИЕ
Комплект предназначен для измерения среднеквадратичного значения переменного напряжения промышленной частоты 50 Гц, возникающего на отключенных частях электроустановок относительно земли (наведенного напряжения) для обеспечения безопасности персонала при проведении работ на ВЛ. Комплект включает в свой состав измеритель наведенного напряжения ИНН-15 и изолирующую штангу в соответствии с классом напряжением электрооборудования: 110 кВ. В качестве изолирующей штанги используется штанга универсальная типа ШУ или штанга оперативная измерительных устройств ШОИ.
Технические характеристики
| Параметр | КНН-330 |
| Диапазон измерения среднеквадратичного значения переменного напряжения промышленной частоты 50Гц | от 0,05 В до 15 кВ |
| Габаритные размеры ИНН-15 | не более 680 мм х 160 мм х 95 мм |
| Длина рукоятки, мм | 800 |
| Длина изолирующей части, мм | 3000 |
| Длина рабочей части (с ИНН-15), мм | 600 |
| Длина штанги для установки струбцины, мм | 2000 |
| Длина соединительного провода, мм | 10000 |
| Максимальные размеры в потребительской таре, мм не более | 1750 х 240 х240 |
| Масса комплекта в потребительской таре, кг не более | 12 |
Выпускаются следующие модификации комплекта для измерения наведённого напряжения (КНН):
- КНН-10 комплект для измерения наведённого напряжения
- КНН-15 комплект для измерения наведённого напряжения
- КНН-35 комплект для измерения наведённого напряжения
- КНН-110 комплект для измерения наведённого напряжения
- КНН-220 комплект для измерения наведённого напряжения
- КНН-330 комплект для измерения наведённого напряжения
- КНН-500 комплект для измерения наведённого напряжения
Характеристики
|
Рабочее напряжение штанги
|
330 |
|
Масса (кг)
|
0 |
|
Тип указателей
|
Указатели высокого напряжения |
|
Номинальное рабочее напряжение указателей, кВ
|
15 |
|
Тип индикации указателей
|
Цифровая |
|
Метод измерения
|
контактный |
|
Определение полярности постоянного тока
|
нет |
|
Определение фазы переменного тока
|
нет |
|
Количество полюсов
|
2 |
|
Порог срабатывания индикации не более, кВ
|
0,05 |
